El primer “Daidalos” de Manuel Martín por Manuel Martín

Con este tutorial pretendo facilitar el montaje del ‘Ypsi – Daidalos", sobre todo indicado para los que no montaron ninguno y frente a la falta de instrucciones… Pero como digo yo, ¡cada maestrillo tiene su librillo!

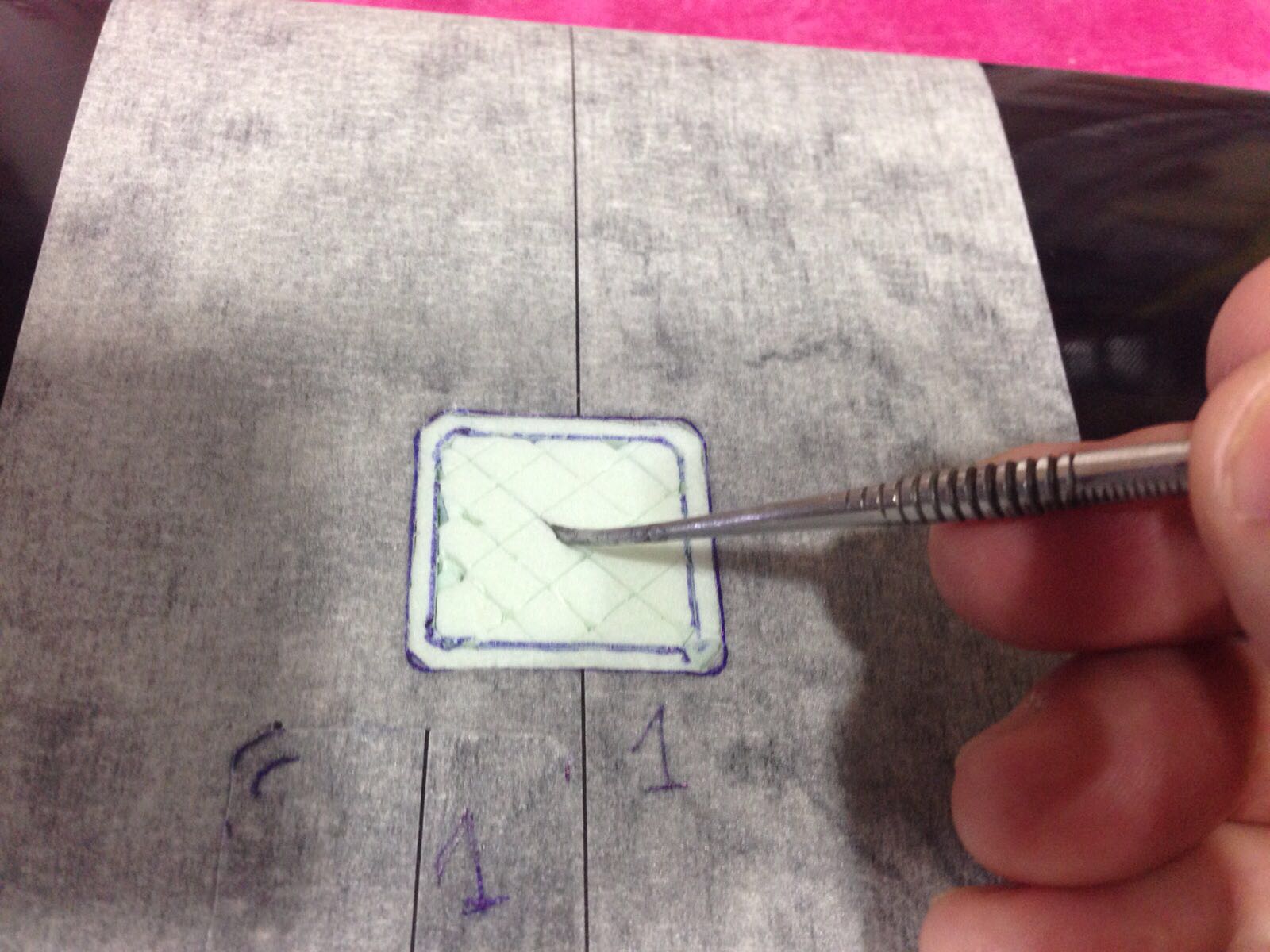

hueco de servo




Una vez marcados los agujeros donde depositaremos los servos realizo varios cortes con el ‘cuter’ y después lo vacío con una ‘puntilla’…

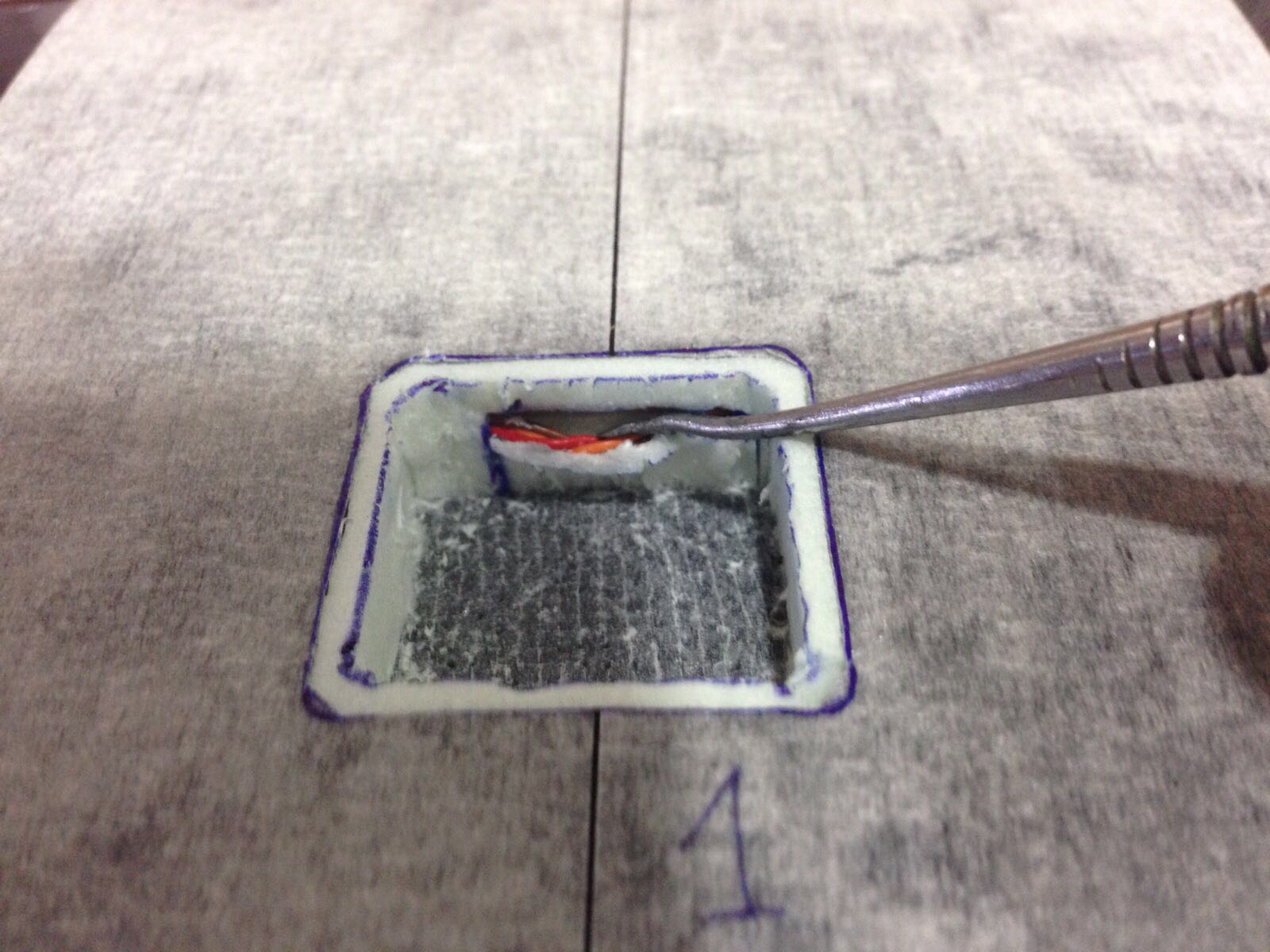

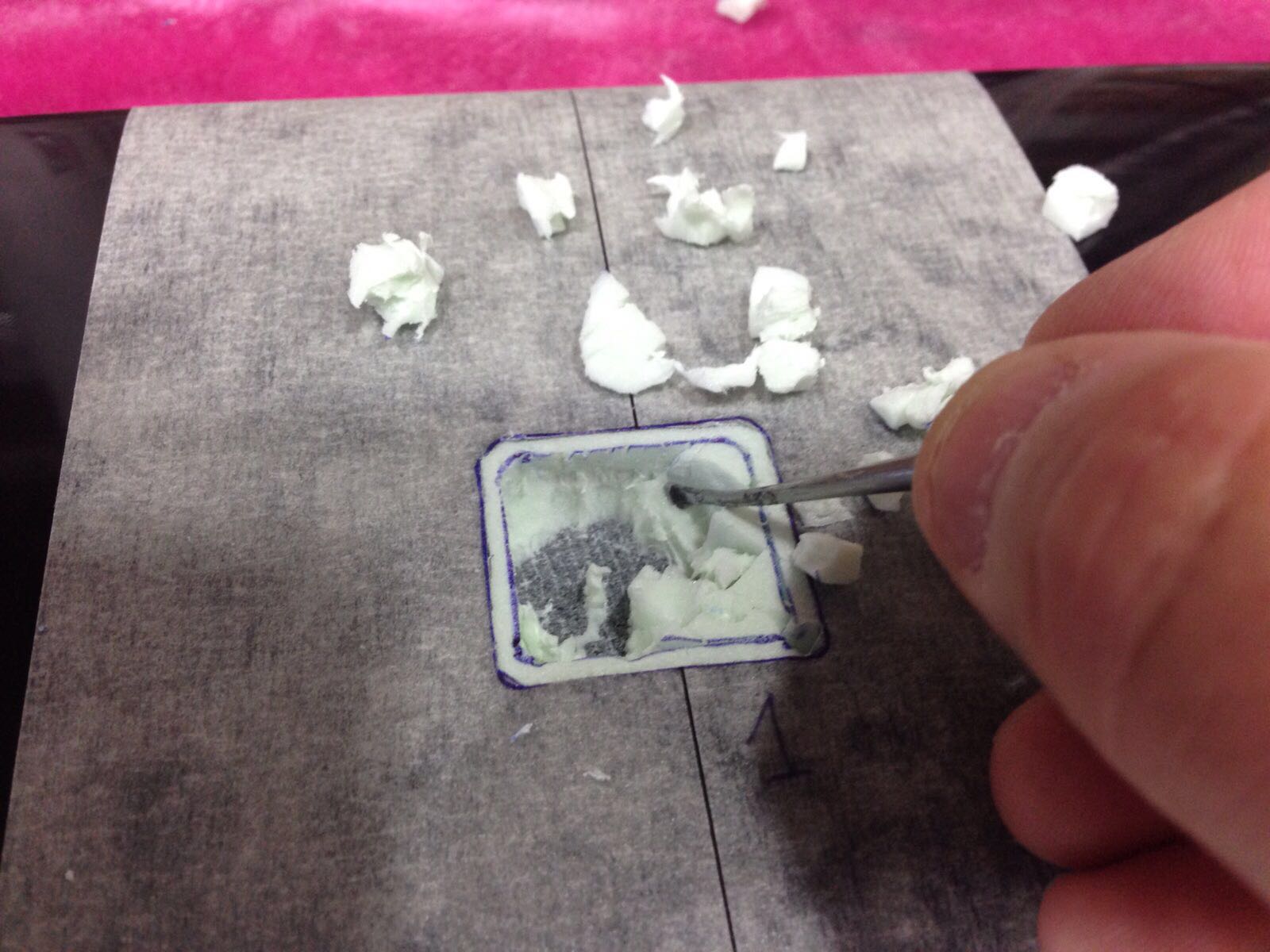

Vaciando el hueco

Le dejo un pequeño reborde que después nos será muy útil para colocar las tapas

Descubriendo los cables

Cuidadin con no dañarlos, reponerlos puede ser compicadillo… :roll:

Tapas ‘recicladas’

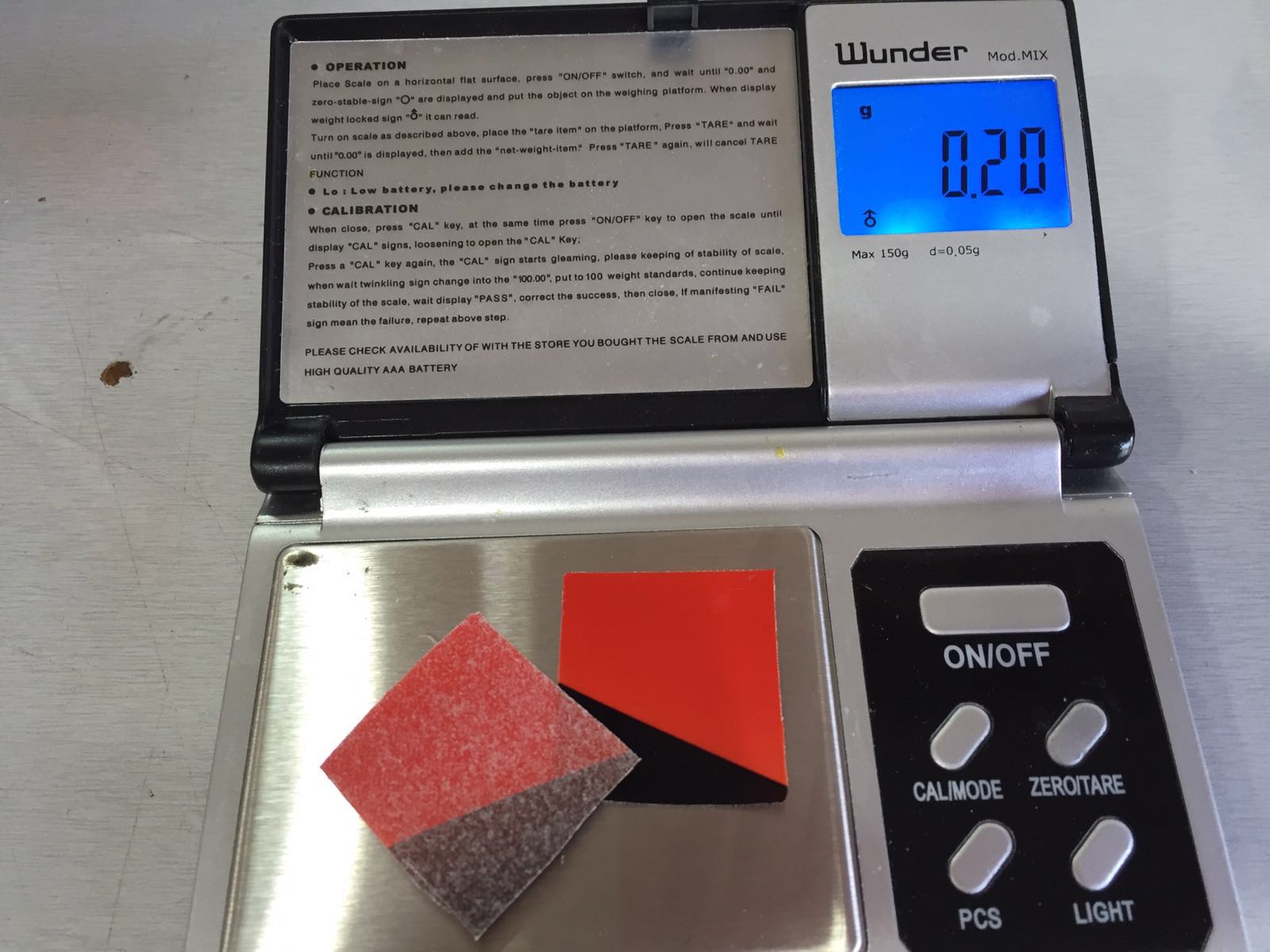

peso ideal para tapa ideal

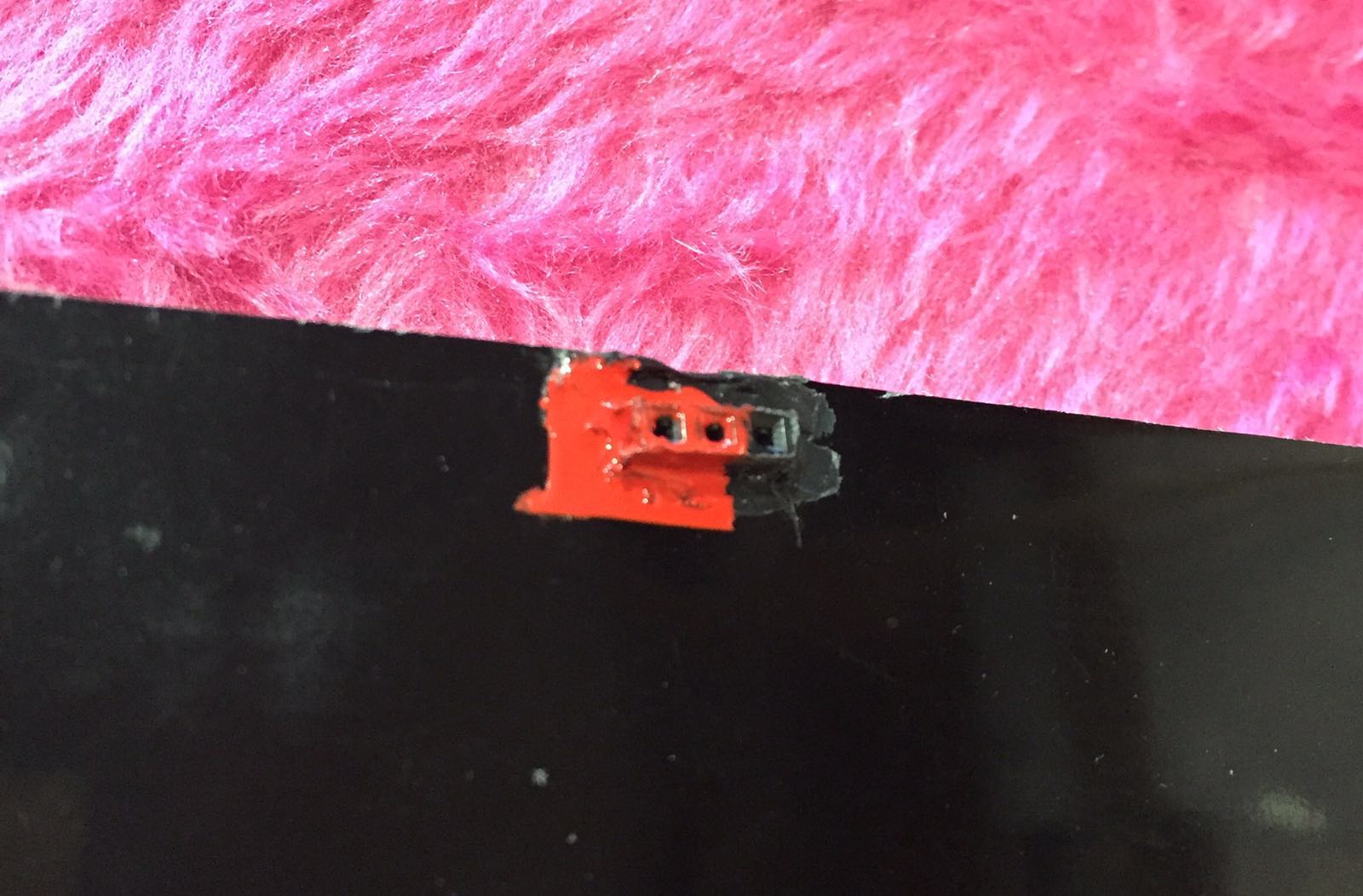

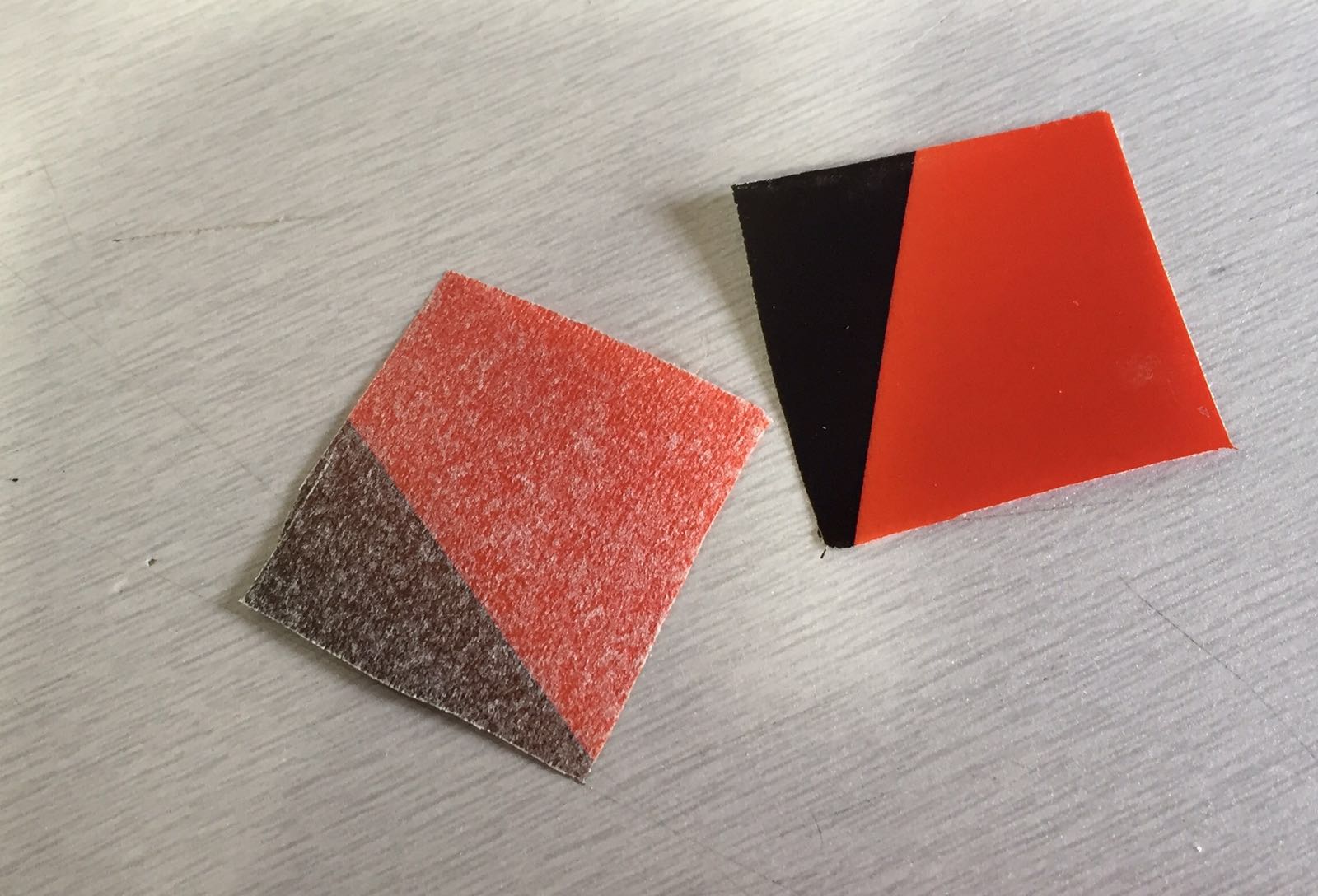

Las tapas son las propias ‘pieles’ del ala que cortamos para instalar los servos…

Con un poco de ‘celo’ quedará perfecto

Para los "horn’s" he utilizado los que se emplean en los aviones de ‘indoor’

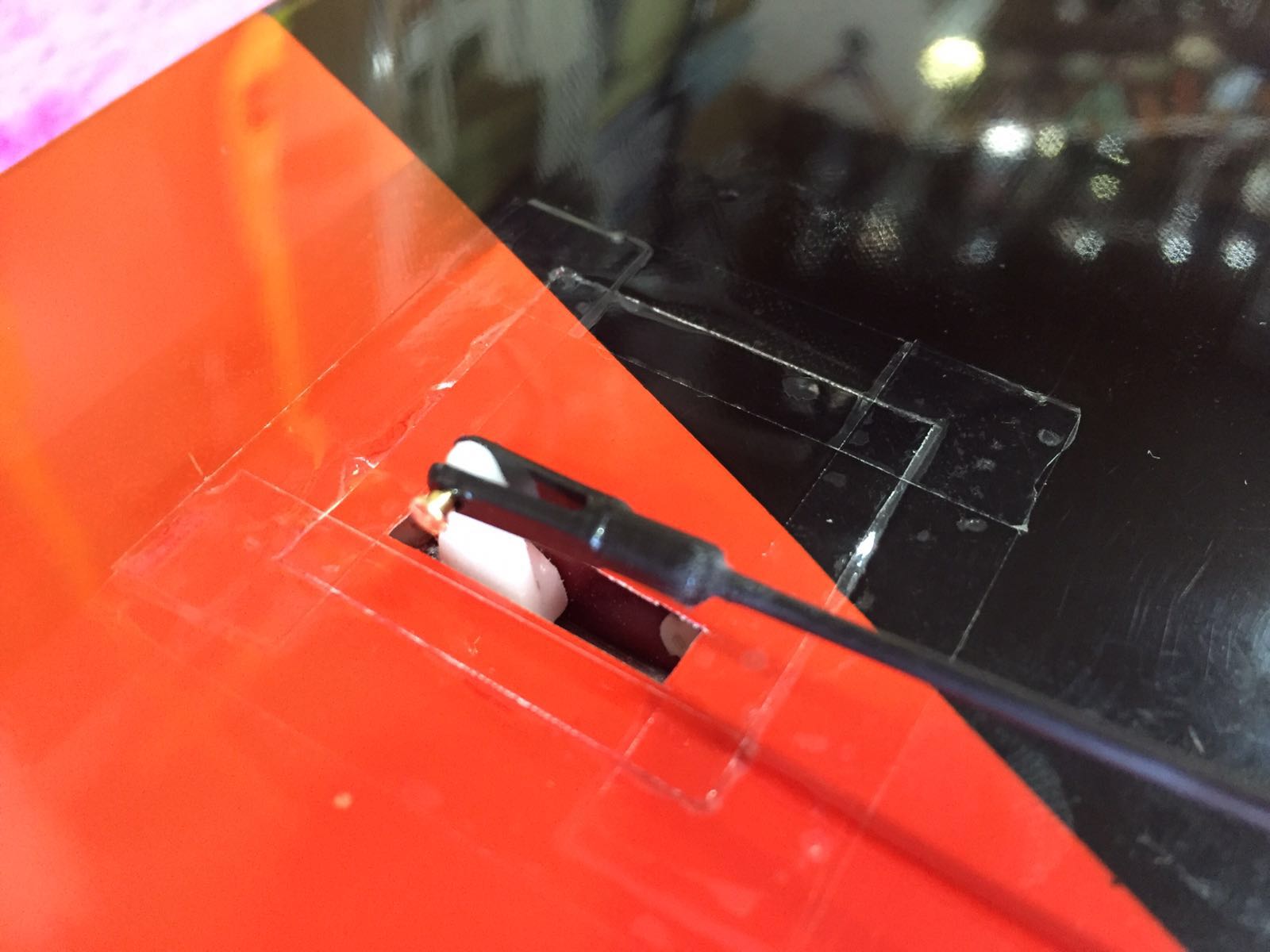

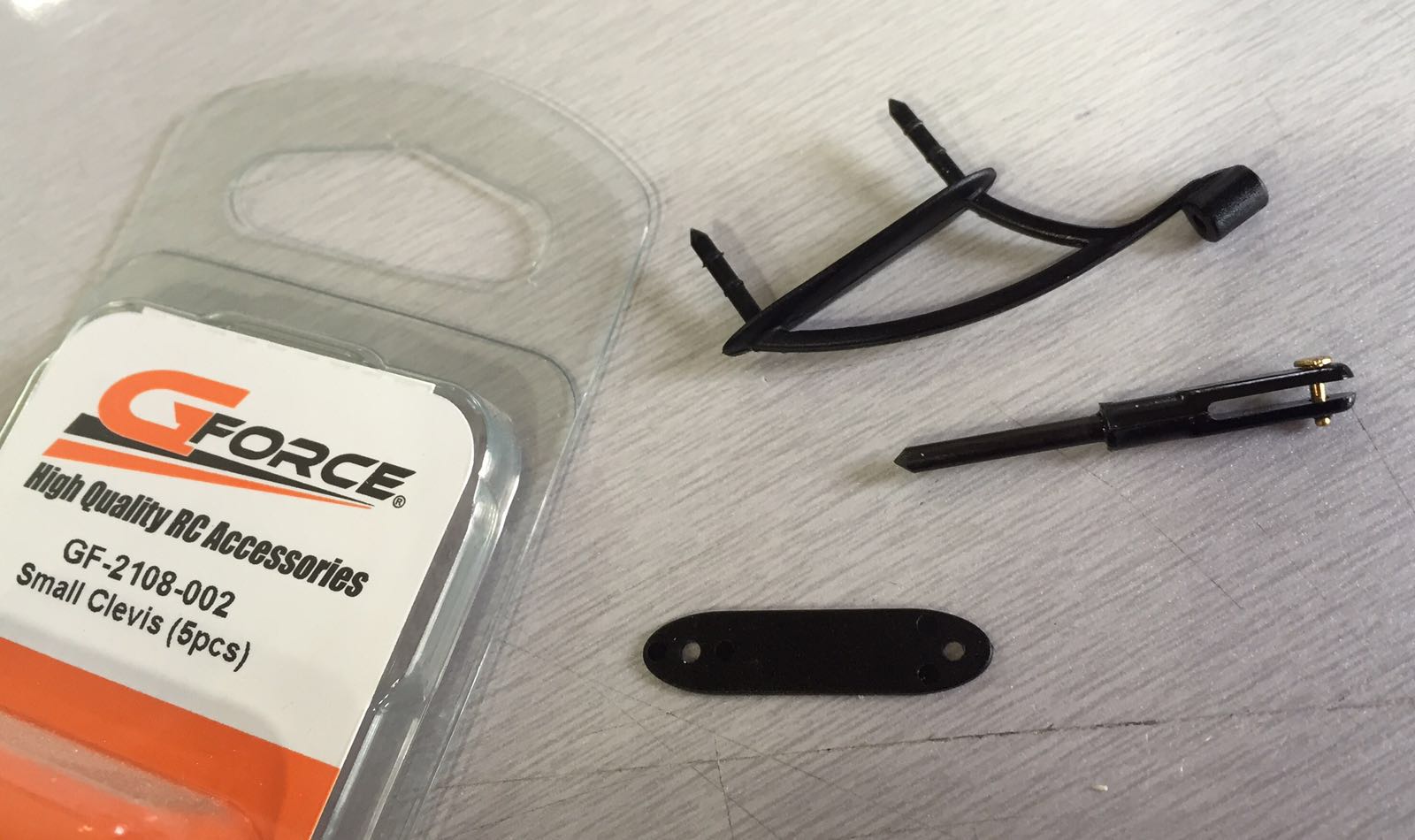

"horn" y "clevis" o "Kwik-Link’s"

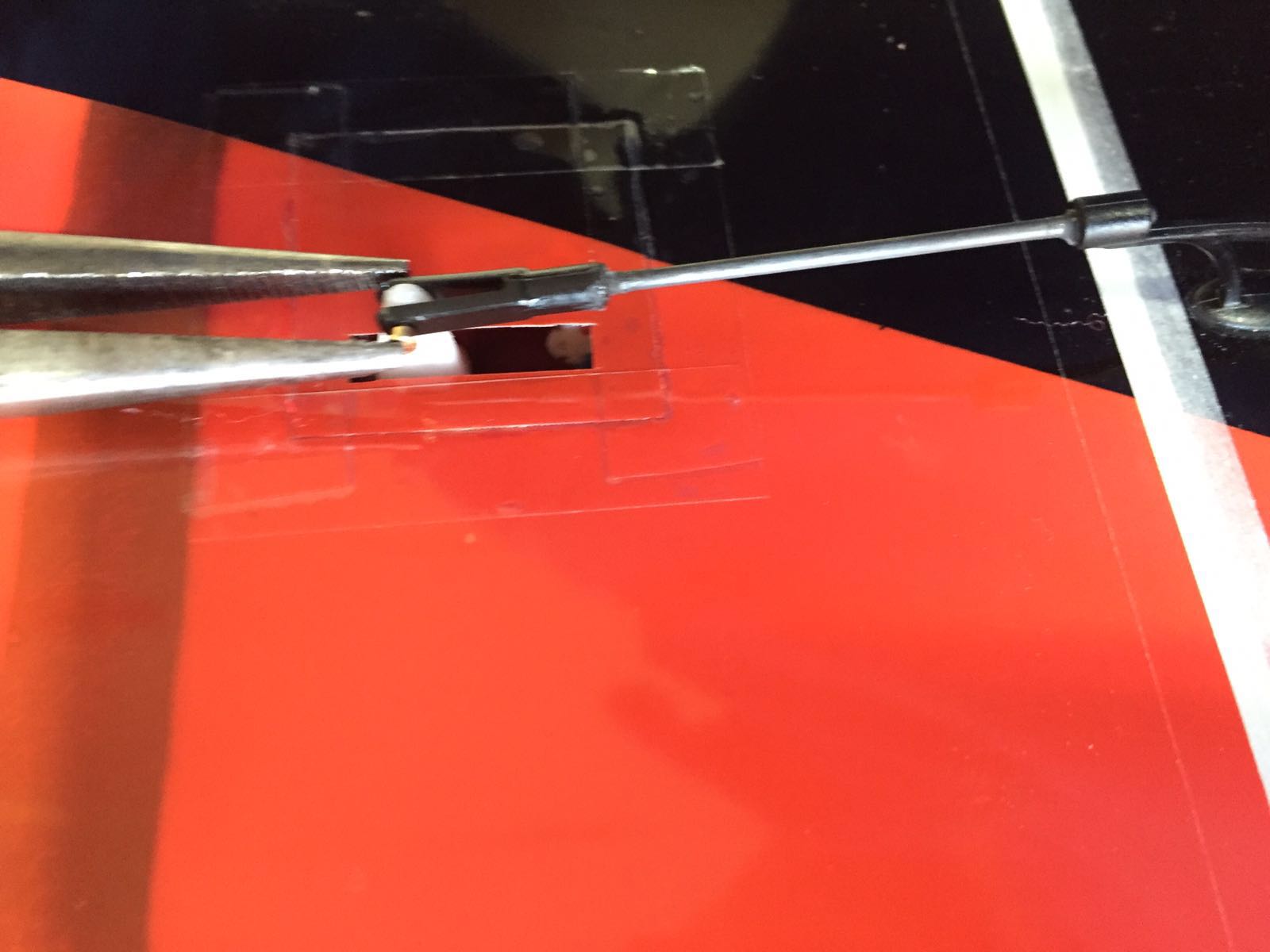

"Clevis" de MP-Jet y varilla de carbono pegados con unas gotas de ‘ciano’
Y el resultado podemos verlo en https://youtu.be/UIIV93pyiqQ

Para las conexiones eléctricas

"peine de conectores"

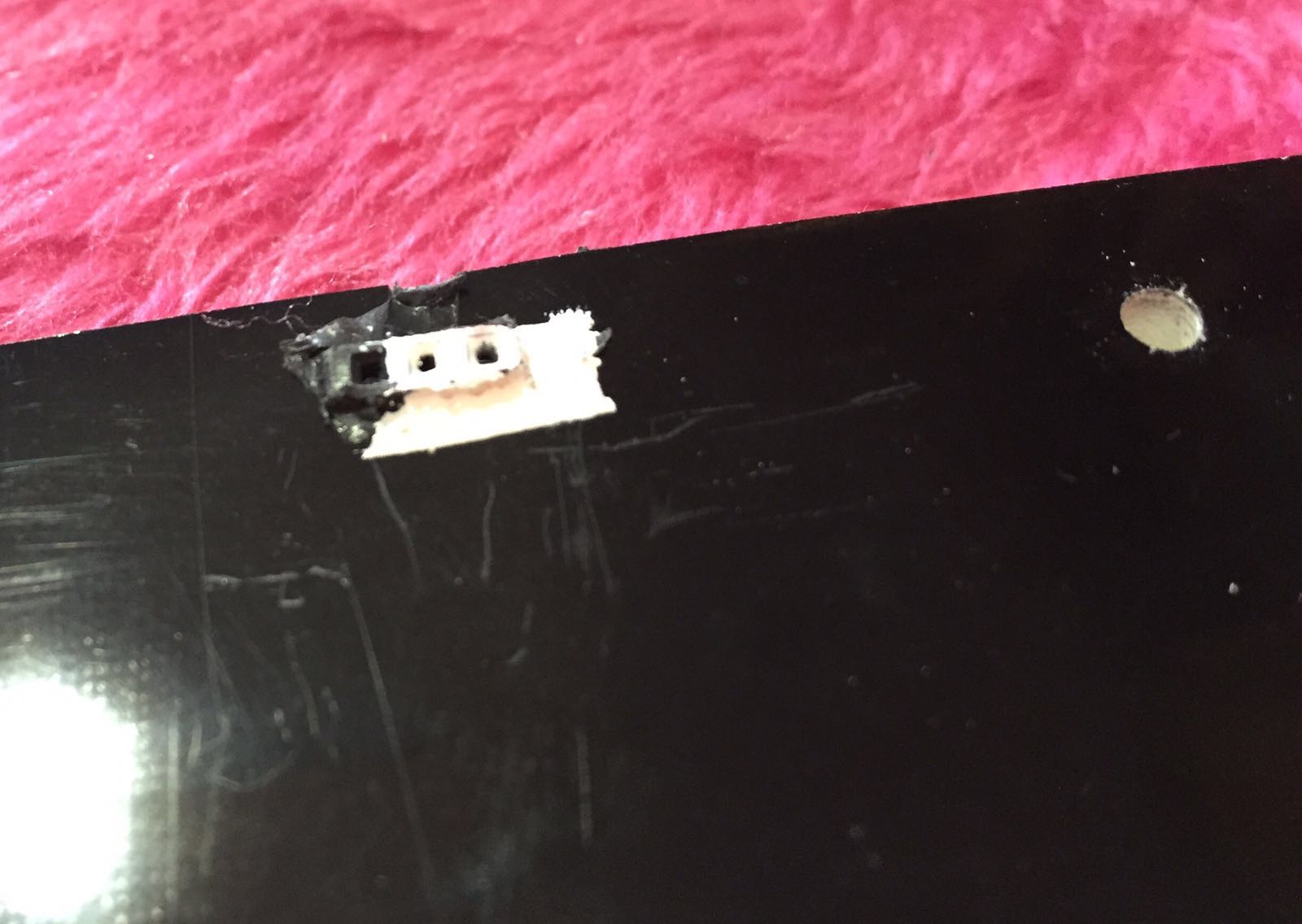

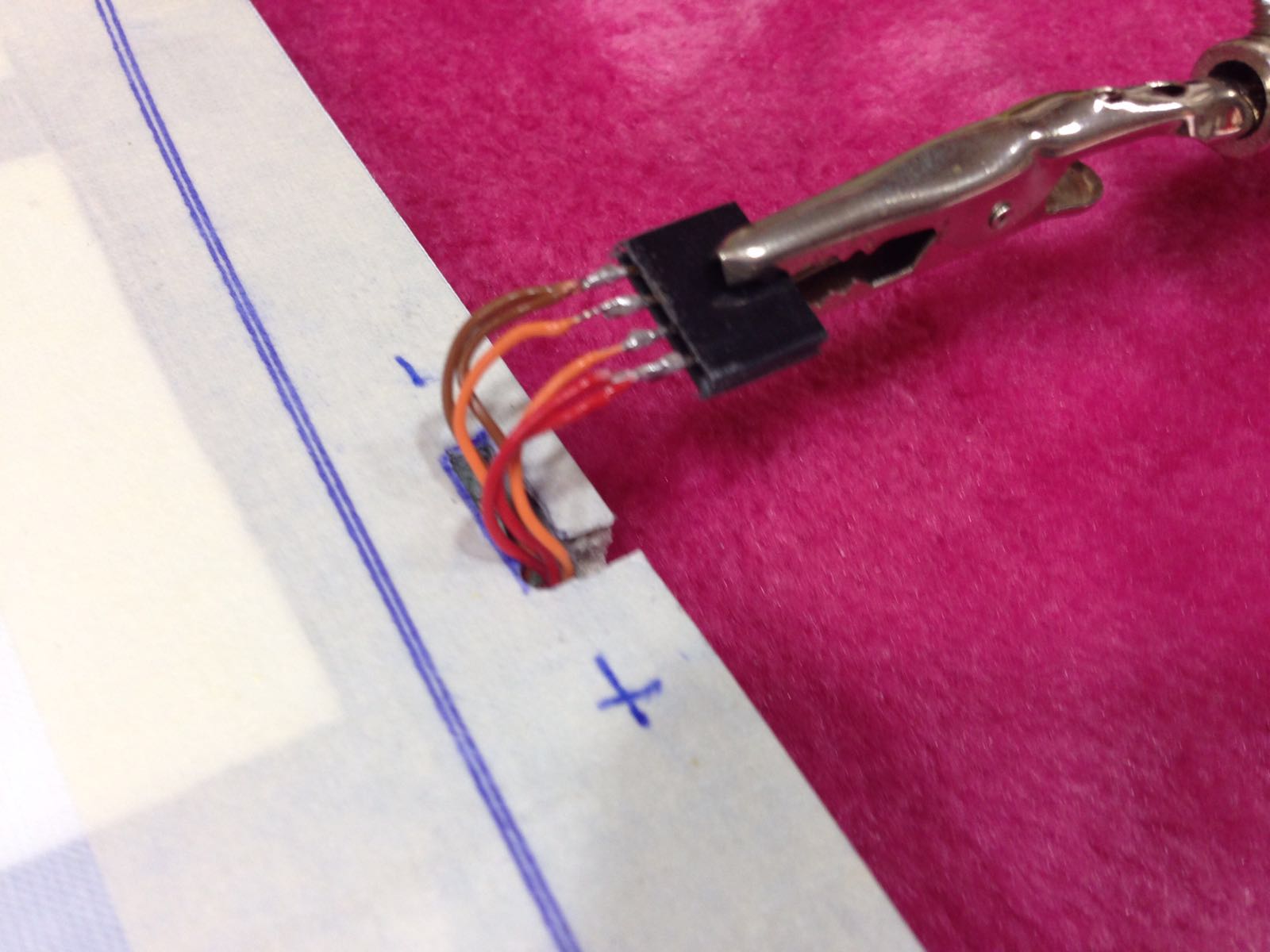

conector en el ala
Terminados y fijados

IMG-20160329-WA0017.jpgen el fuse

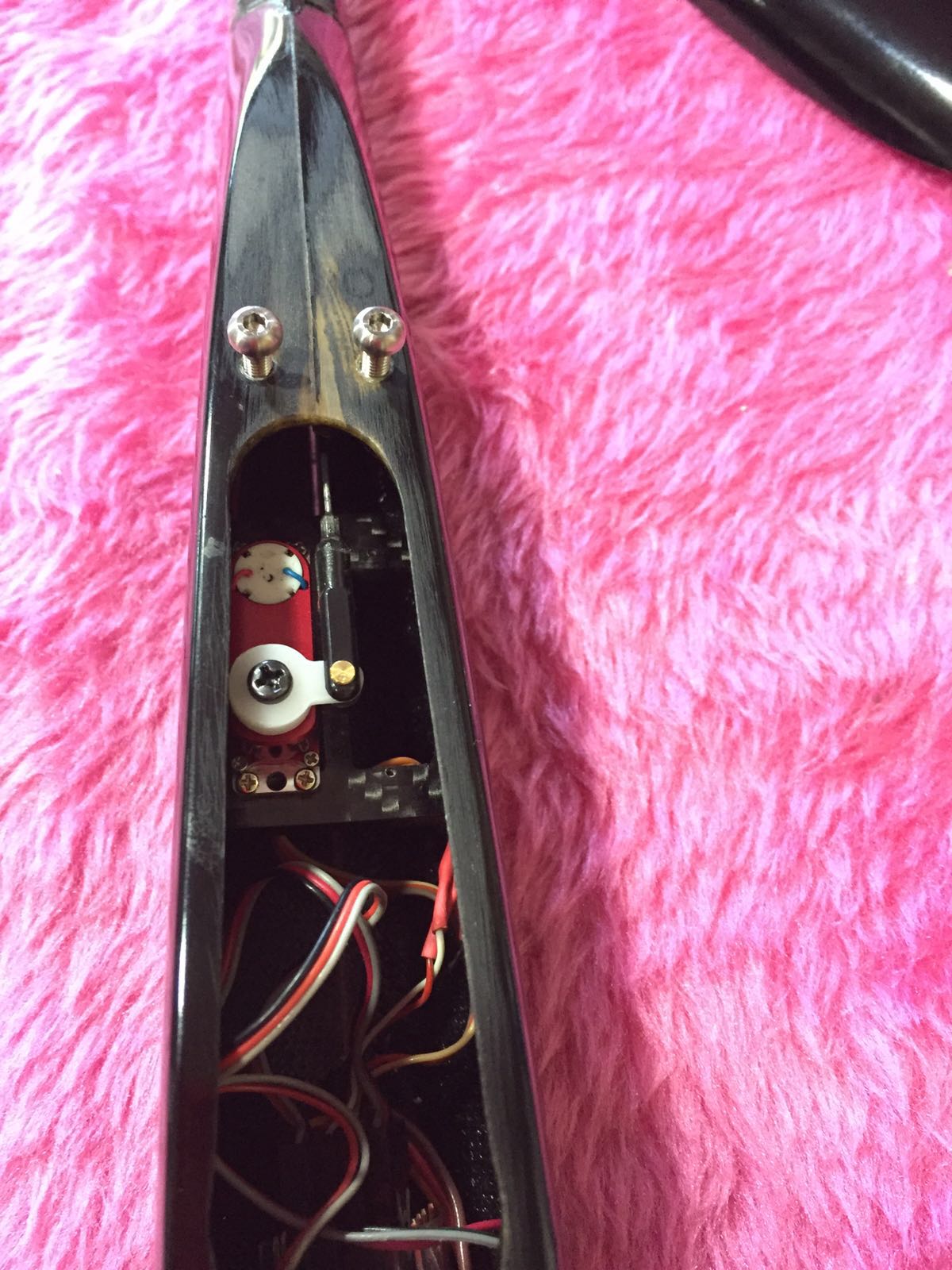

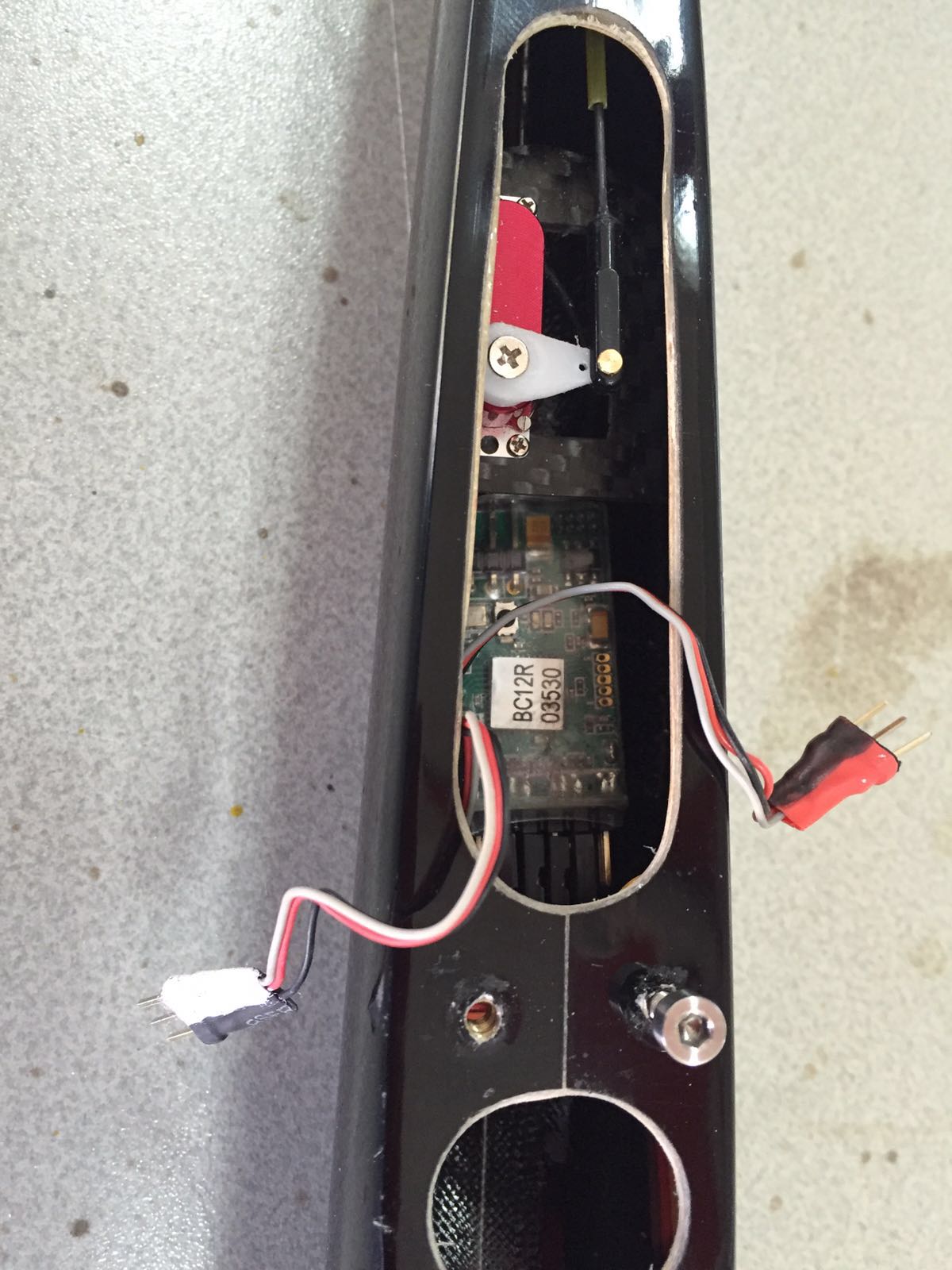

Dentro del fuse se puede ver el receptor, sin carcasa y con una simple funda termo-retráctil … cada gramo vale por mil :D. El servo que se ve es el de profundidad, un MKS DS75K

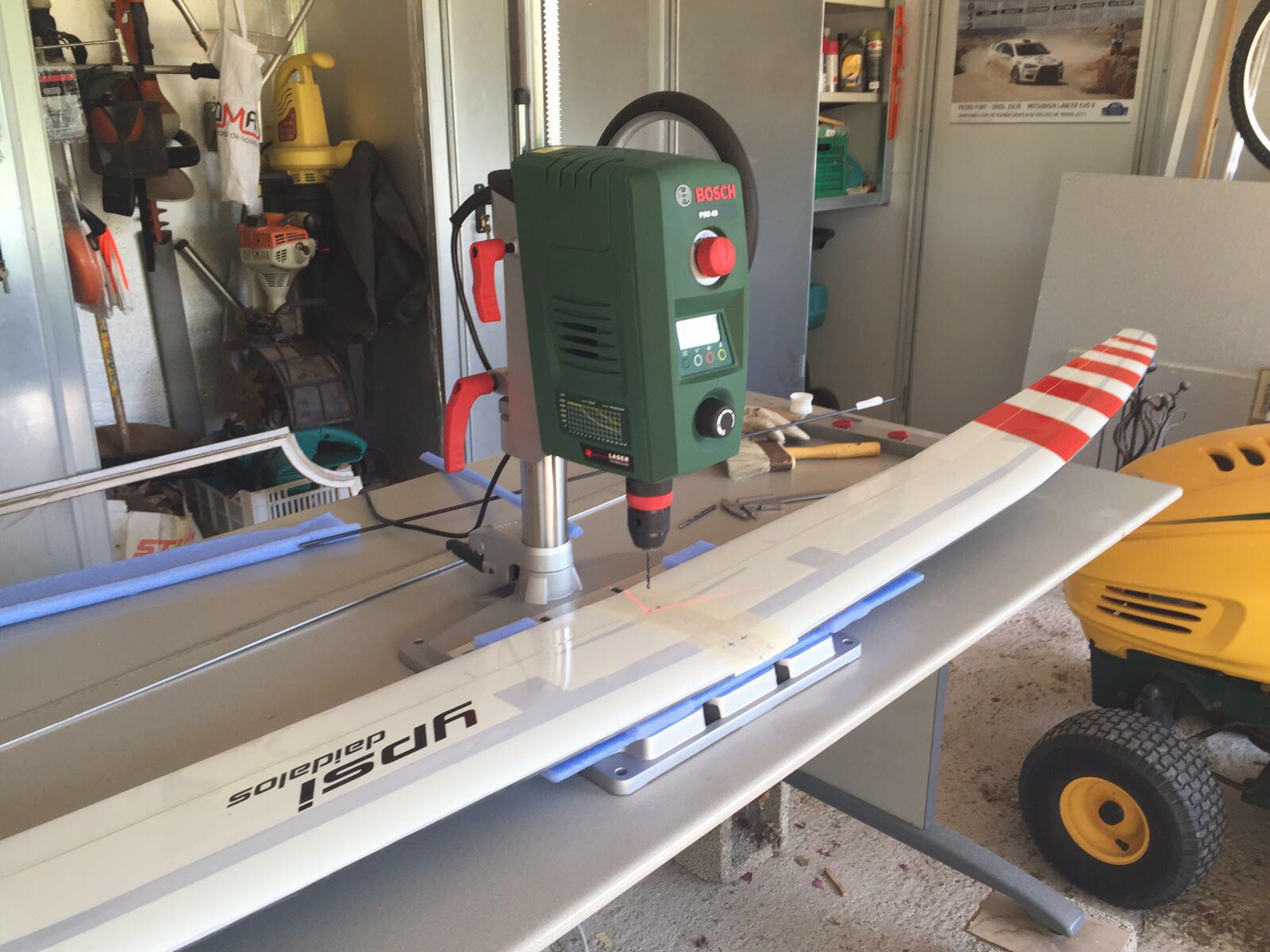

A las alas hay que hacerle los agujeros para su fijación

Hay que hacerlo bien … evitará muchos problemas

A mi me gusta colocar unos pequeños casquillos realizados con tubo de carbono

El casquillo antes de colocarlo, pesan muy poco pegados con ciano y puedes apretar fuerte los tornillos sin miedo a estropear las alas

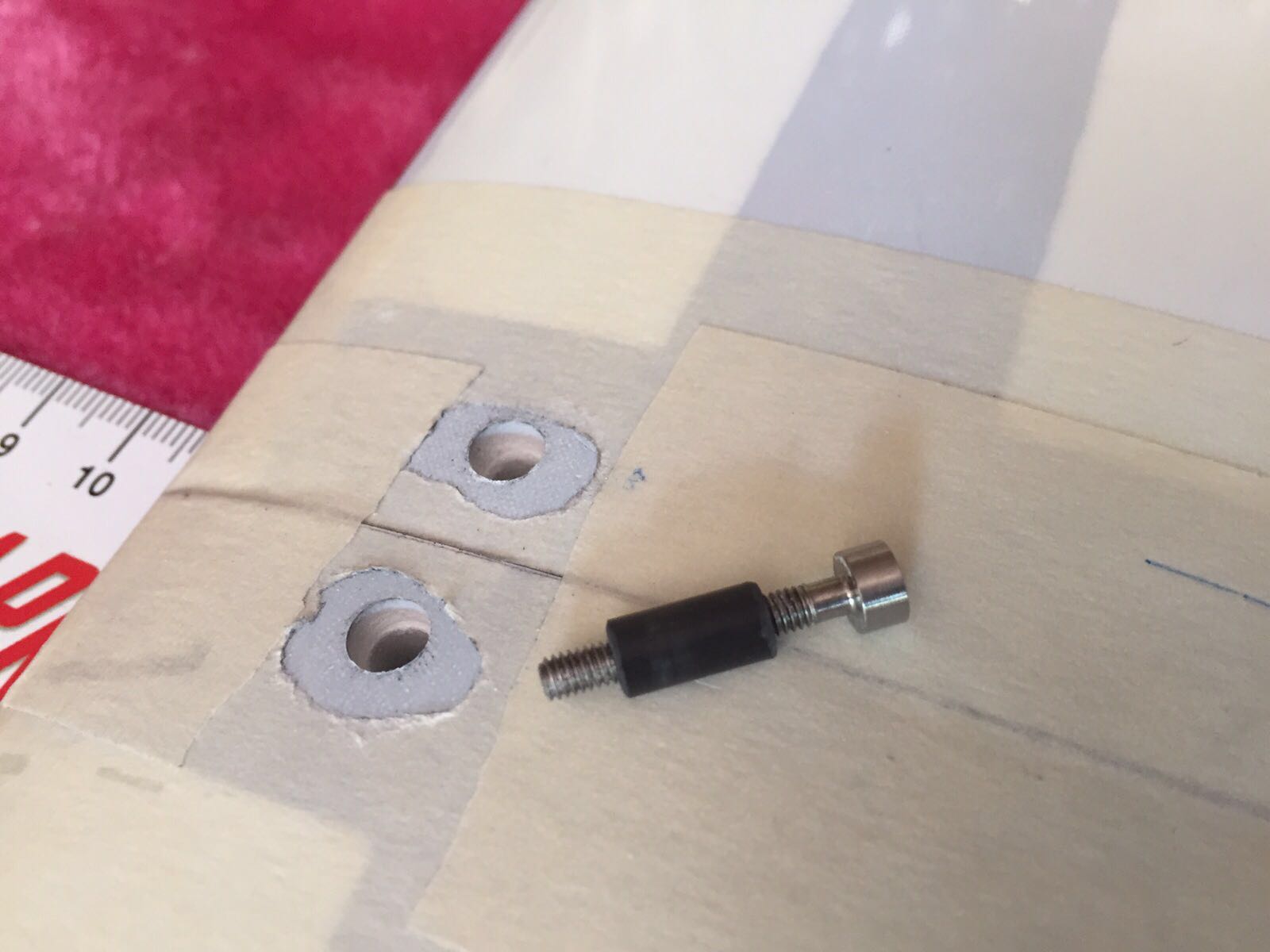

Tornillo ‘allen’ de titanio


En el fuse, en la base donde van roscadas las alas le pongo unas galletas de contrachapado pegadas con epoxy y las tuercas empotradas de métrica 3

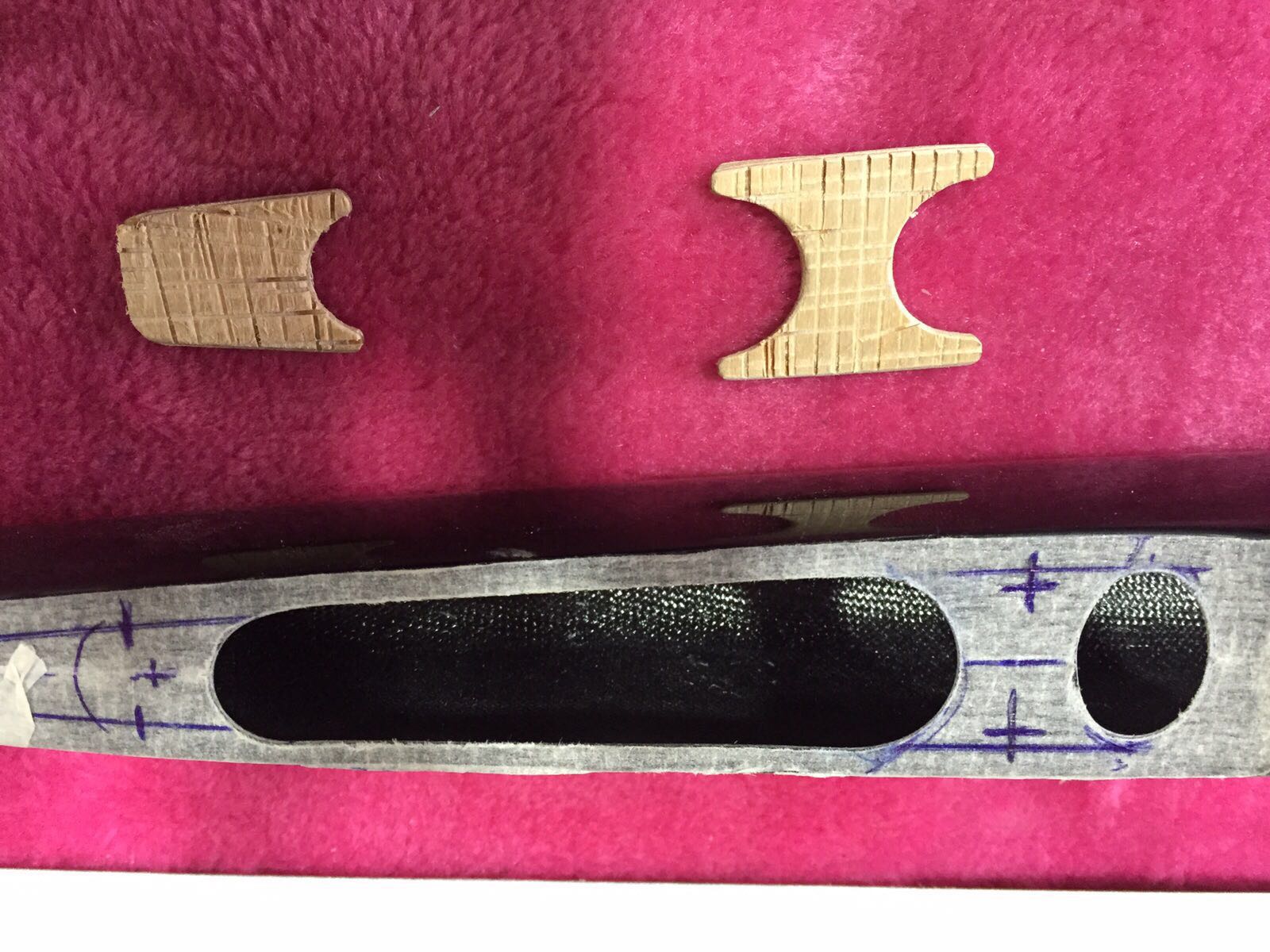

los soportes de los tornillos en el fuse
Los tornillos en su sitio


El fuse me gusta prepararlo (cortarlo) para un cono de 32

corte, cuaderna y cono

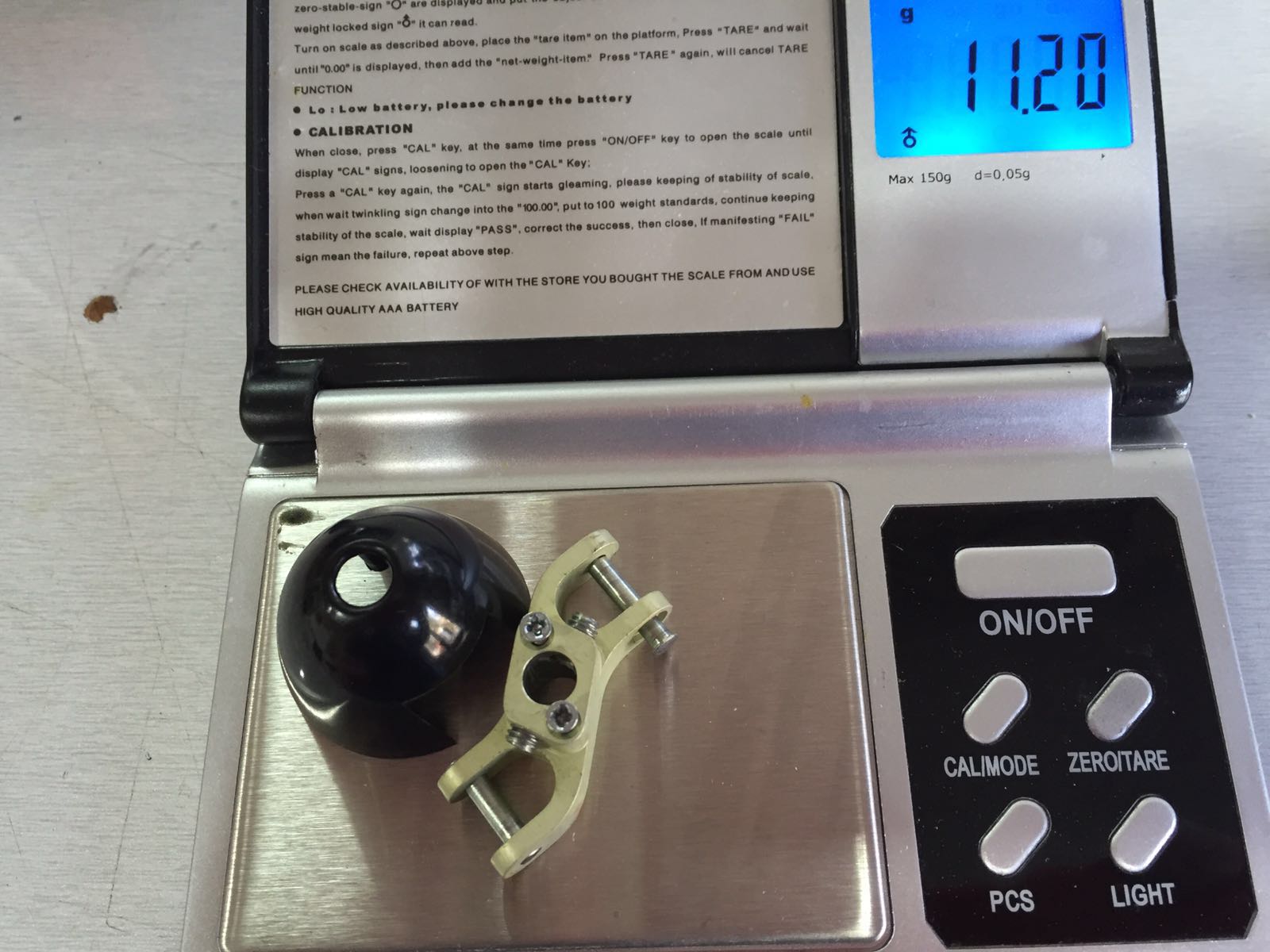

Y el que mas me gusta, por su facilidad para cambiar el cono de plástico es el de ‘Vladimir Model’, que además pueden ser de varios colores

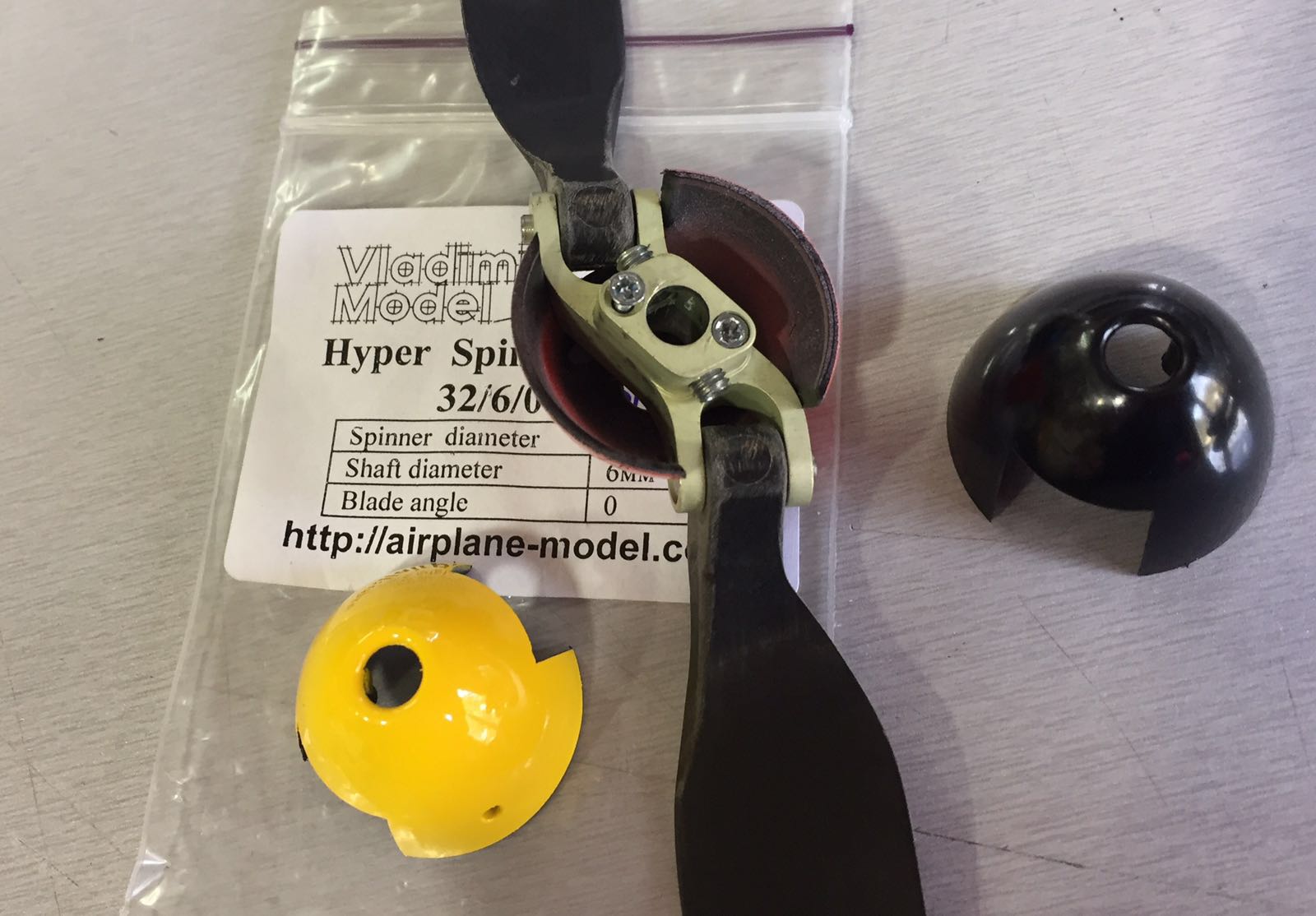

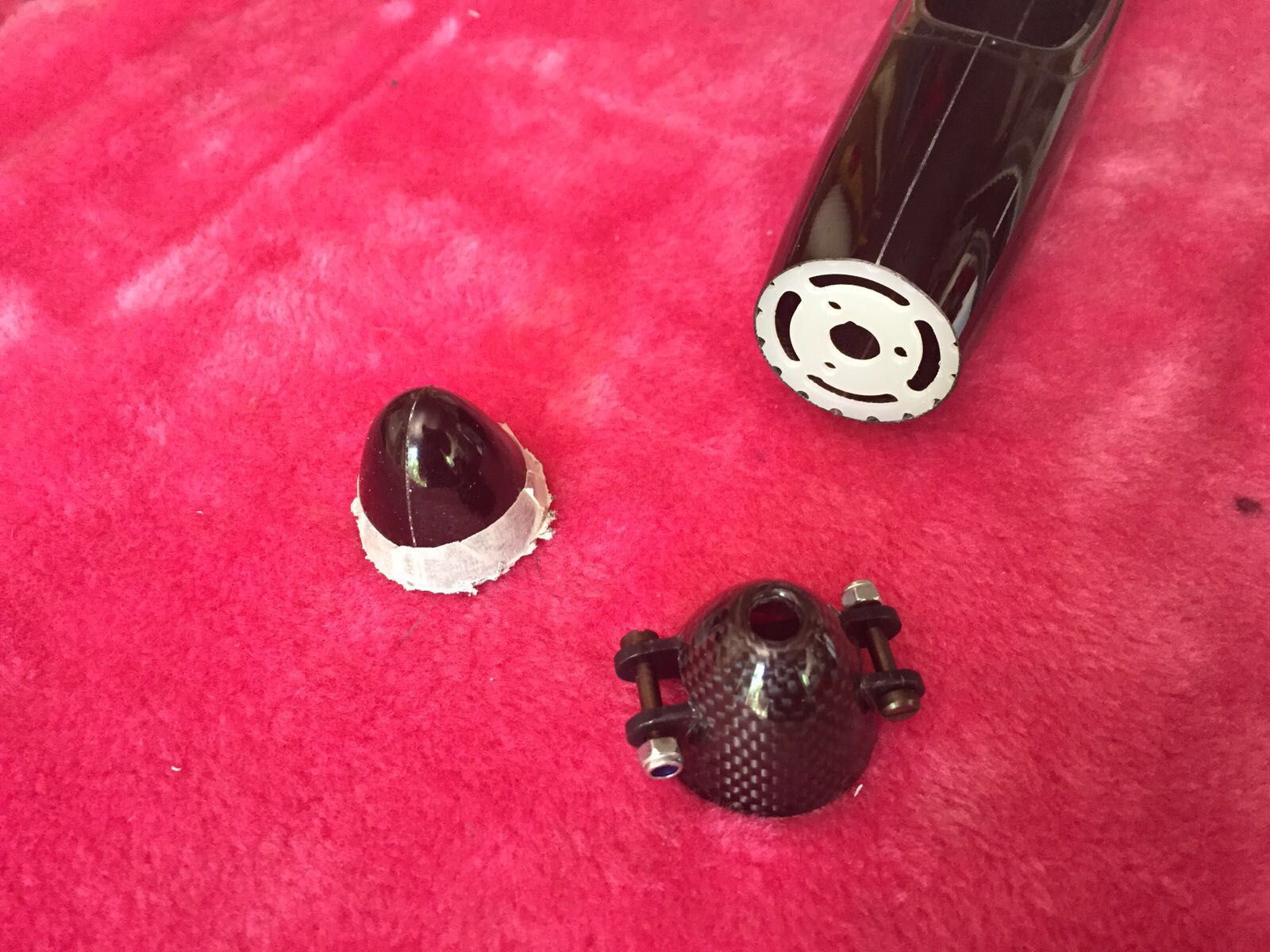

Varios conos

Además con un peso bastante ‘asequible’

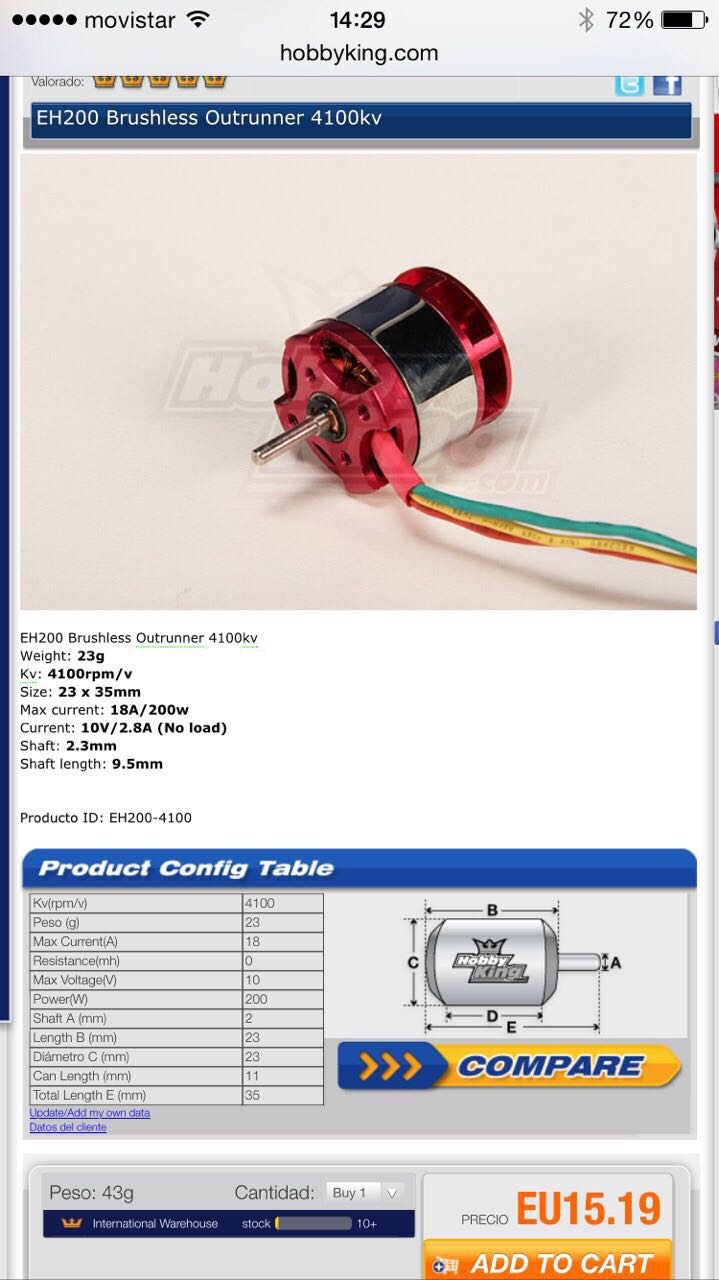

Respecto al motor, como en botica, hay de todo y para todos …. la mia

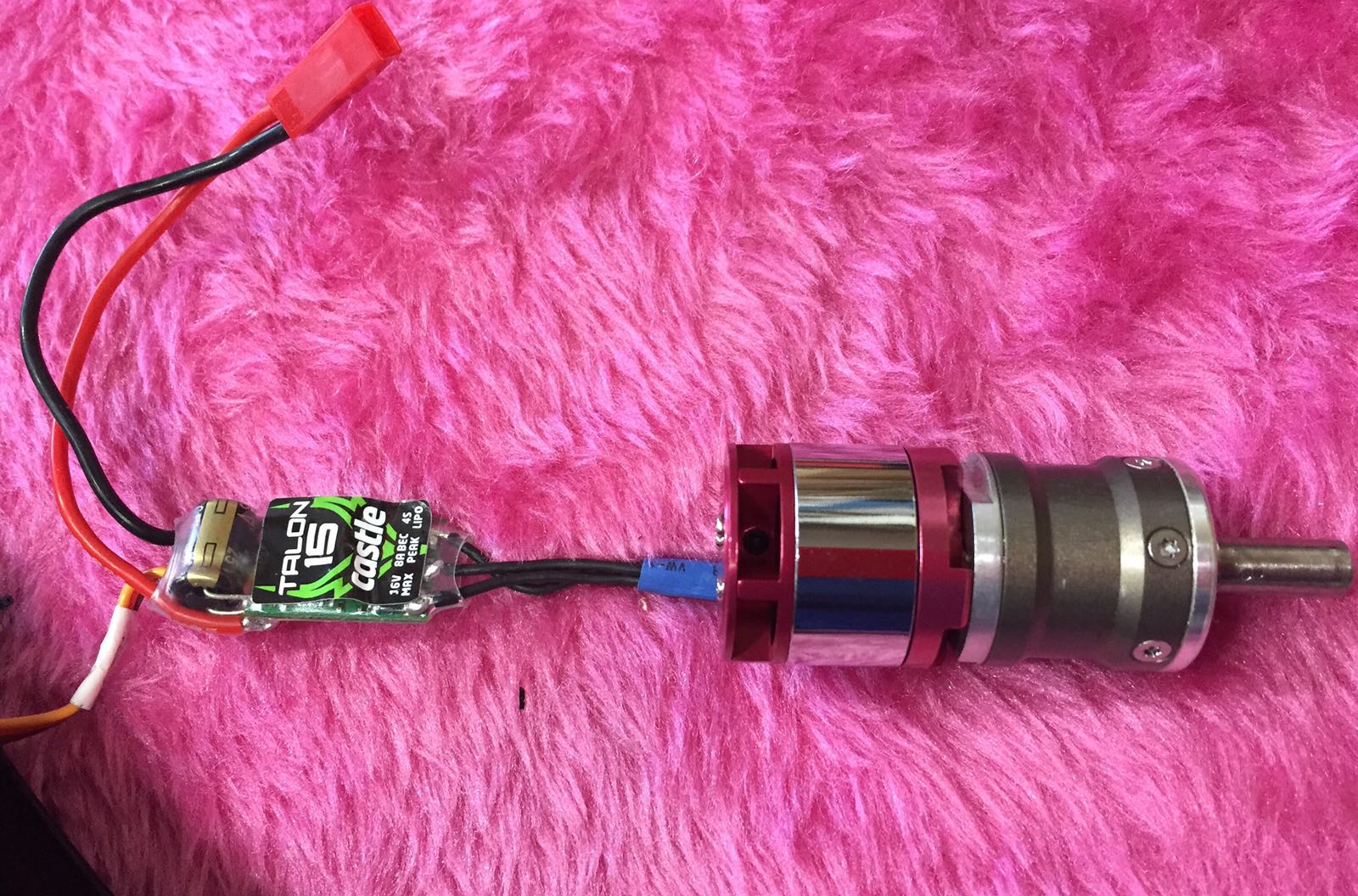

Conjunto ‘tractor’

El regulador un Talon15 de Castle. Me gusta soldar los cables del regulador con los del motor, se consigue buen peso y menos fallos

La reductora

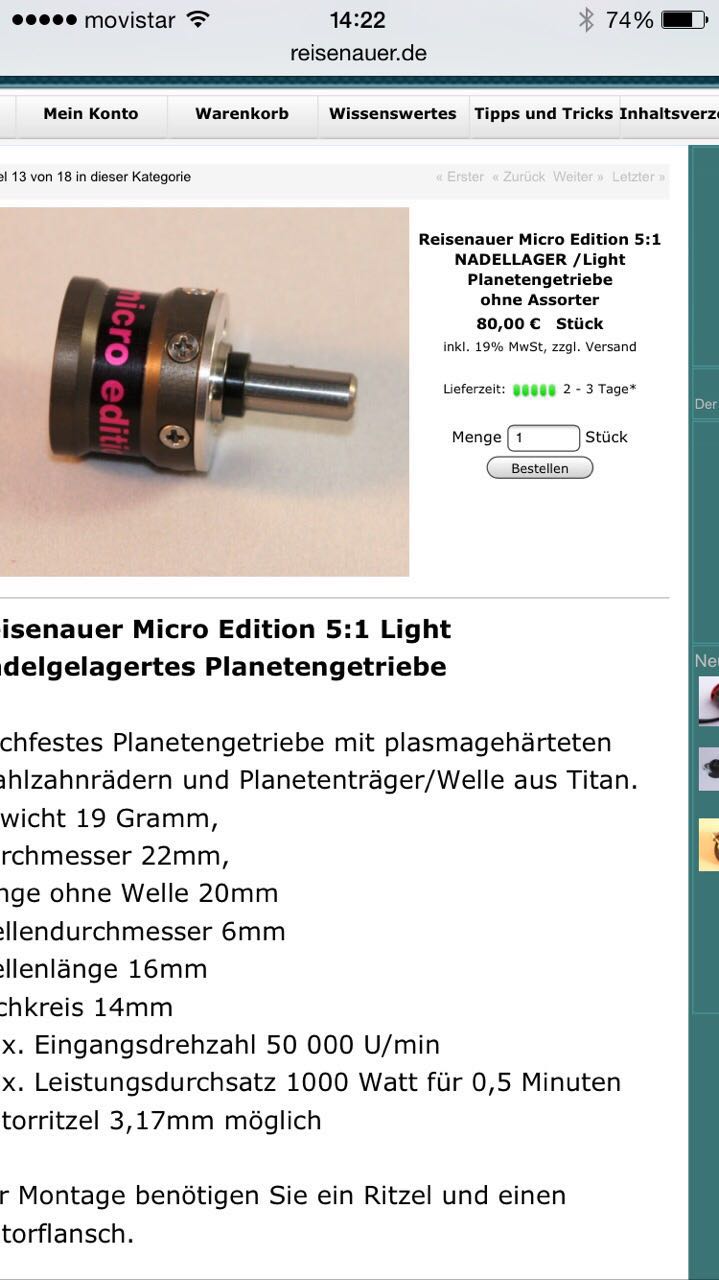

la reductora mas usada actualmente

con su adaptador


y el motor


La pala que llevo es una 12×8 y con el peso de este modelo de 480g consigo siete vuelos con trepadas bastante buenas. Por supuesto que tenemos pilotos que me dan envidia de lo que suben.

Y este es mi primer modelo terminado ….

Primer modelo



Luego pondré los cambios realizados en el segundo…
