Volo F5J por Nicolas Ridray

 Volo F5J

Este 2018, ha llegado un nuevo modelo al mercado de los F5J de alta prestaciones.

Este modelo se llama Volo y está fabricado por una joven empresa en Lituania, liderada por  Donatas Pampikas.

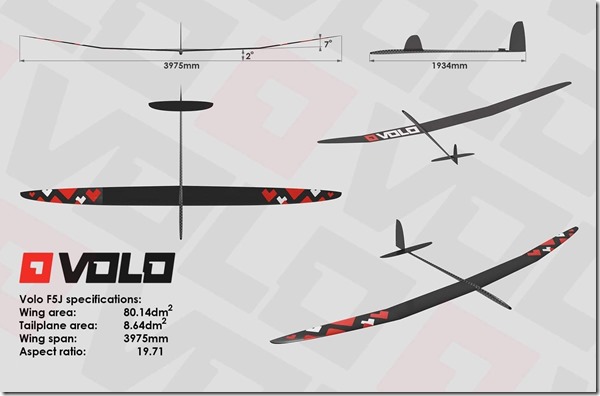

IMG01-3Views_Volo_F5J

El ala está basada en el diseño SynerJ de Gerald Taylor, con envergadura al máximo del reglamento (4m) y un alargamiento que roza los 20. A pesar del alargamiento importante, la superficie alar sigue siendo alta, por encima de los 80dm2.

El resto del modelo ha sido diseñado en colaboración con Oleg Golovidovy cuenta con un momento de cola “generoso” (casi 2m de longitud) para dar estabilidad y facilidad de pilotaje.

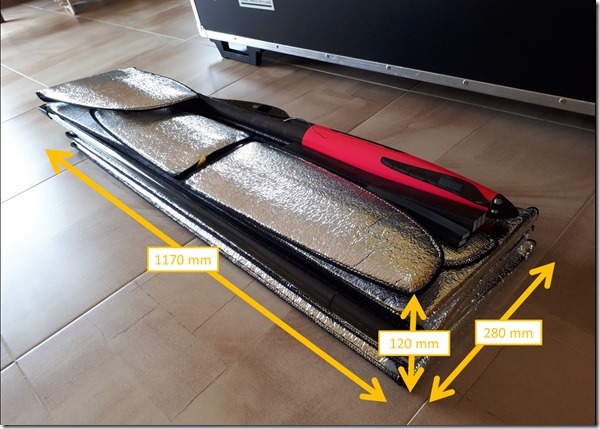

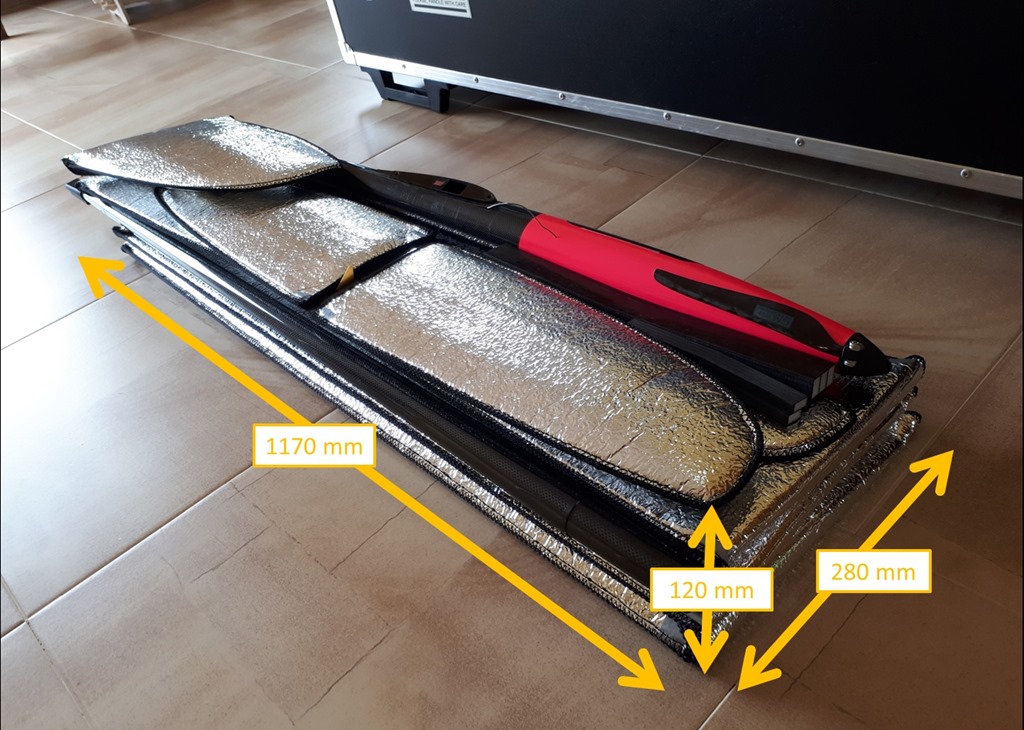

El principal atractivo del Volo a nivel de diseño es que el ala se desmonta en 4 partes y el fuselaje en 3. Esto lo hace muy fácil de trasportar. Un modelo desmontado cabe de sobra en una caja de 1170 x 280 x 130mm… ¡¡¡es un 4m de bolsillo!!!

IMG02-desmontado

Las alas, estabilizador y deriva son de estructura maciza con núcleo de ROHACELL® y pieles de carbono, fabricadas en moldes de aluminio. El ratio masa/rigidez de estos elementos es increíblemente alto.

Está disponible en 2 versiones:

  1. Light”, con piel de carbono biaxial CarboWave© de 39g/m2, con una masa en vacío del modelo entre 880 y 910g, que permite tener un Volo de unos 1200-1250g en orden de vuelo, sin necesidad de equipamiento ultraligero/exclusivo.
  2. Strong”, con ala de tejido carbono Aspro 62g/m2(tipo TeXtreme®), con una masa en vacío alrededor de 1000g, dando una masa de unos 1400gcon equipamiento estándar.

Para referencias reales, este es el equipamiento y masa de mis modelos:

Light (1260g):
Motor: Tenshock VIPER 1020-14T con reductora 5:1 Reisenauer
ESC : Graupner T50
Hélice: GM 15×8 GM en cono/portapalas en Z Reisenauer
Batería: SLS APL Magnum 3S1000 45/90C
Servos: 6 x BlueBird BMS105HV, con cuadernas Servorahmen para alerones y flaps.

Strong (1410g):
Motor: Tenshock EDF TS-EZ1515 – 15T con reductora 5:1 Reisenauer
ESC : HimodelFly Pro 40A
Hélice: RFM 12x8S en cono/portapalas en Z Reisenauer
Batería: SLS APL Magnum 3S800 45/90C
Servos: 6 x BlueBird BMS105HV, con cuadernas Servorahmen para alerones y flaps.

Mis modelos son de pre-serie y el fabricante optimiza continuamente sus procesos de fabricación. Con la experiencia de estos primeros modelos, se está ganando aún algún gramo más en los modelos ligeros, y por otro lado reforzando un poco más la versión más dura de los modelos de serie.



La calidad de acabado es de altísimo nivel, con un brillo muy bueno. La precisión de los ajustes es excelente y no se tiene que retocar nada para tener un ensamblaje fino.
Las alas vienen con los alojamientos de servos y de los horn’s fresados de fábrica.
El cableado para servos ya está instalado de serie.

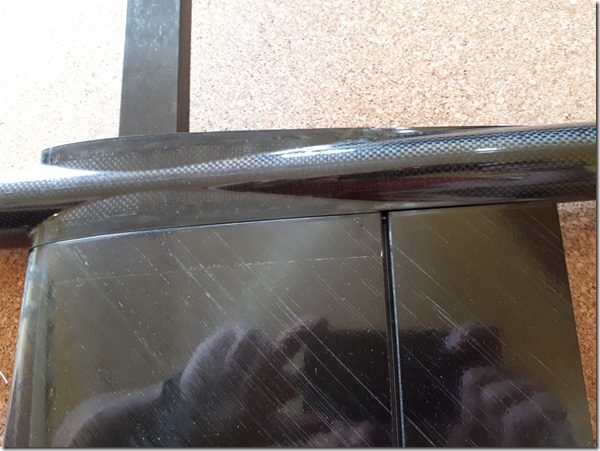

La unión entre los paneles de ala se hace mediante unas bayonetas y unos centradores de carbono, tanto en las 2 semi-alas como en la unión central.

IMG05-ajuste y brillo

El fuselaje desmontable es otra pieza de arte. Se compone de una parte delantera que va del morro (para cono de 32mm) hasta unos centímetros detrás del ala, en la cual se encastra una viga trasera que incluye servos de cola y soporte de estabilizador. La unión es de sección oval y cónica y su ajuste preciso permite que una simple vuelta de cinta adhesiva sea suficiente para asegurar la unión.

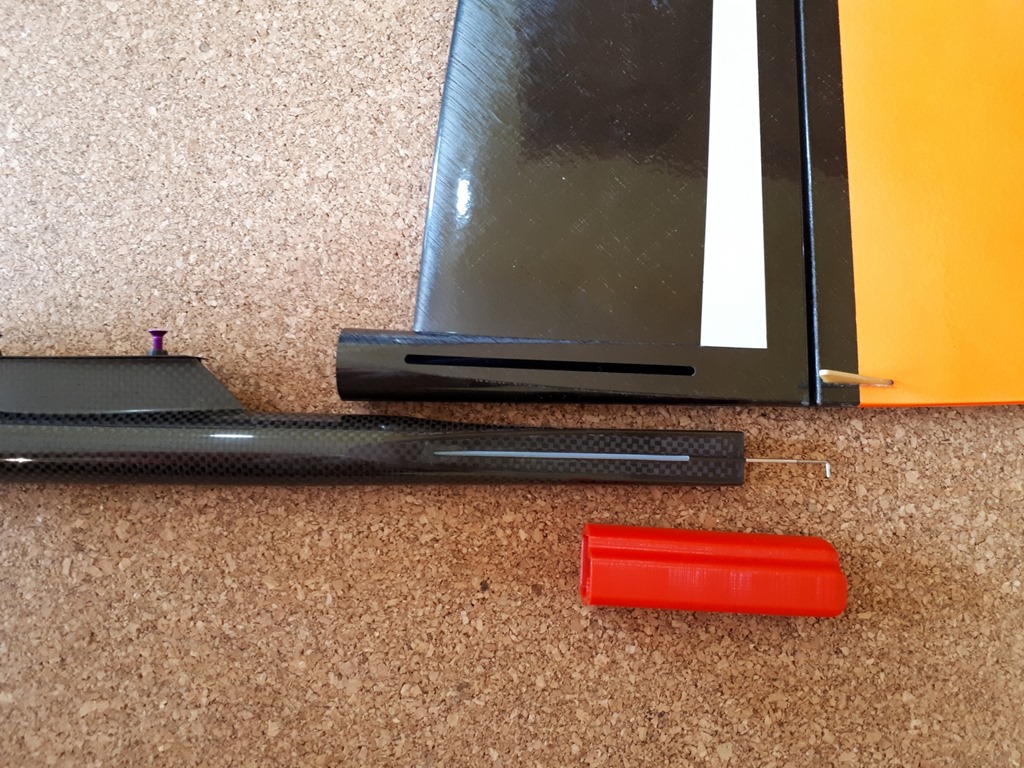

Esta viga trasera acaba en una sección rectangular en la cual se enfunda la deriva amovible. Los mandos de colas de varilla de carbono en fundas de PTFE ya están preinstalados de fábrica. Se proporciona una pieza hecha con impresora 3D para proteger el mando de deriva en el transporte.

IMG07-Deriva y protector 3Dprint

El trabajo para tener el Volo listo para el vuelo es mínimo gracias al gran nivel de prefabricación.

Los horn’s cortados en CNC se pegan sin necesitar previo ajuste en los alojamientos también mecanizados de serie. Las varillas de mando están ya preparadas y ajustadas.

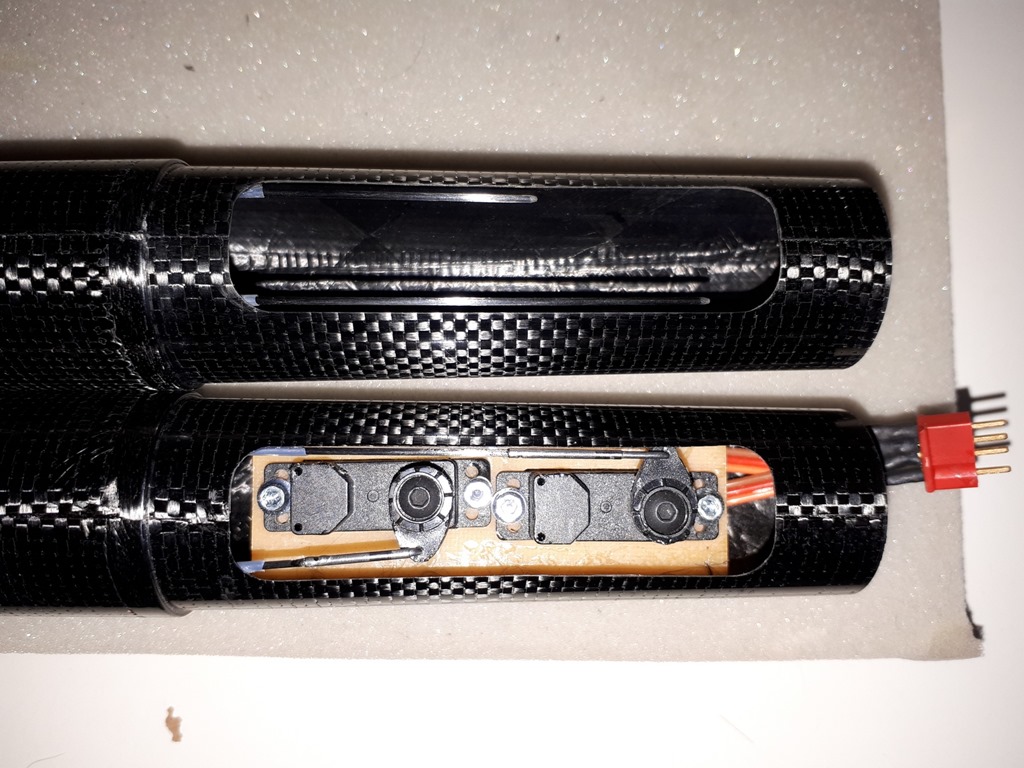

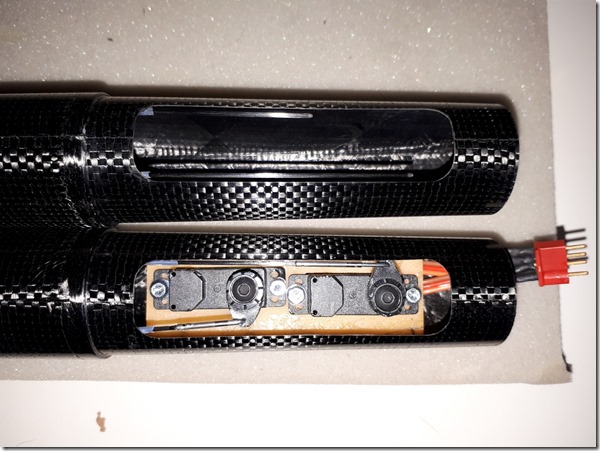

Los servos de cola se montan en una pletina cortada con CNC a pegar.

IMG09-Pletina

Otro detalle, el Volo se entrega con 2 cuadernas de motor diferentes siendo compatible con la mayoría de las motorizaciones del mercado.

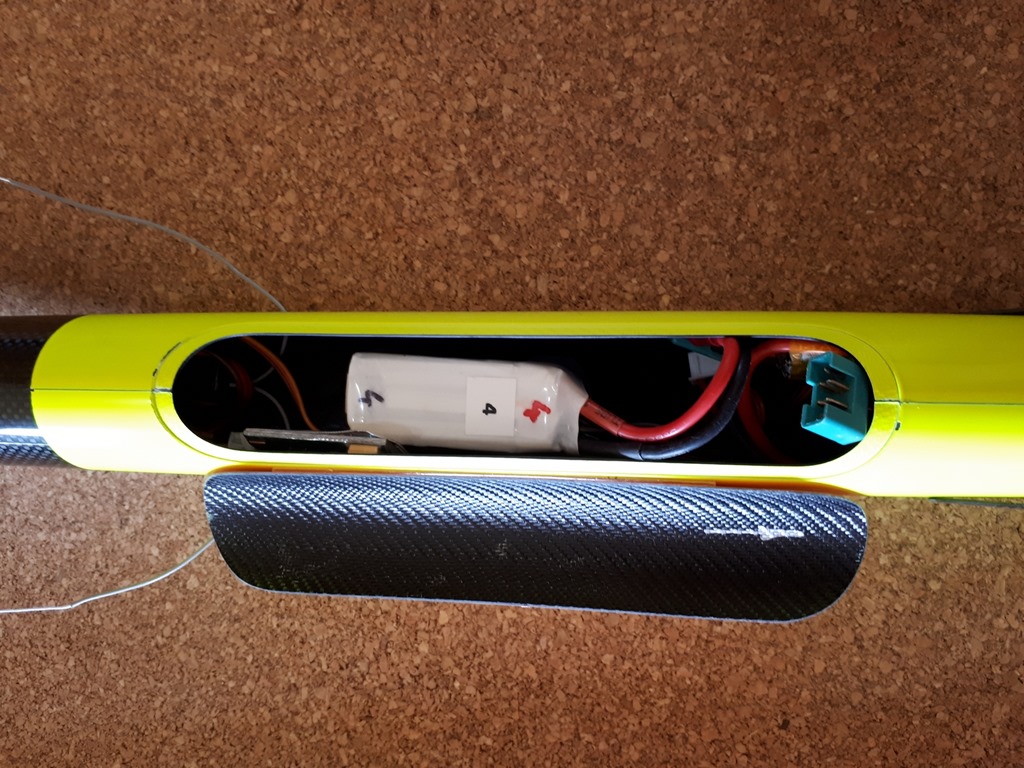

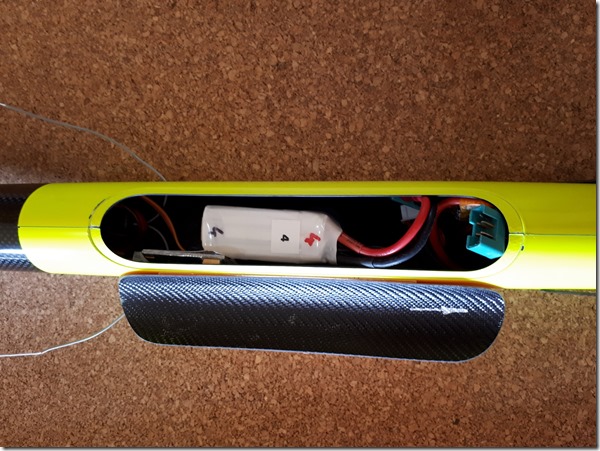

La ubicación de los servos de cola libera mucho espacio en la parte delantera lo que hace muy fácil obtener el centro de gravedad simplemente jugando con la posición del equipamiento restante.

IMG10-cabina

Un sistema de lastre (opcional) permite incrementar 150, 235 ó 385g la masa del velero.

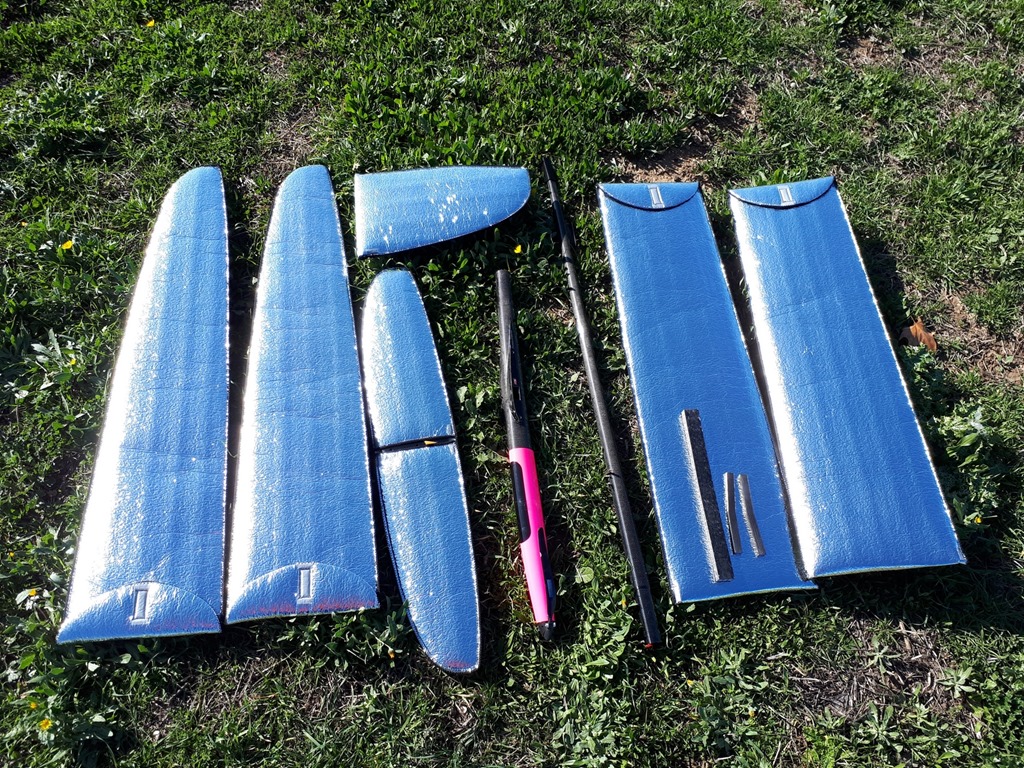

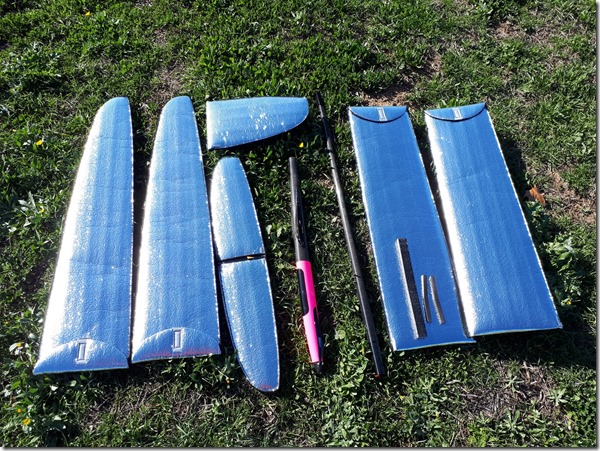

Opcionalmente, se pueden pedir fundas de alas, estabilizador y deriva.

IMG11-Fundas

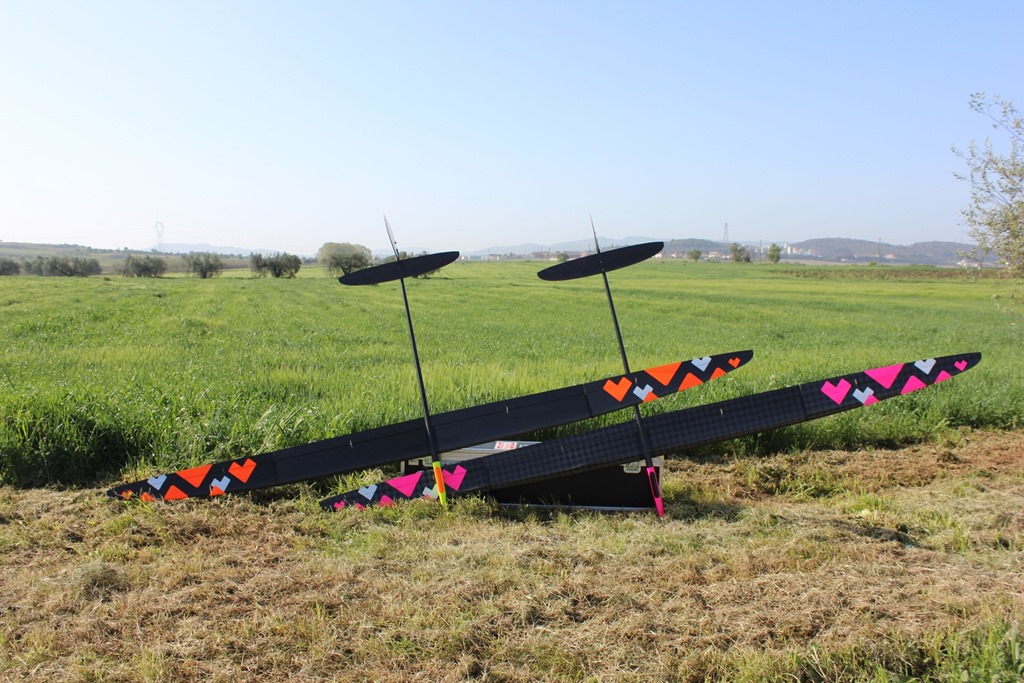

Para la decoración, de momento el Volo está disponible con un único diseño (unas V en las puntas de alas), pero en varios colores, todos fluorescentes (muy buenos para visibilidad).
Se propone elegir entre verde, rosa, naranja, rojo y amarillo.

En la parte inferior, de serie viene con un logo grande de Aerovolo (que en mis modelos se cambió por 2 bandas blancas).

Se puede pedir con la parte superior blanca en vez de carbono visible, cosa muy buena para las regiones soleadas, asumiendo un ligero incremento de masa.

Los plazos de entrega a la hora de escribir estas líneas son de unas 8-10semanas.

A nivel de cualidades de vuelo, tras únicamente unos meses y 3 concursos con mis Volo, creo que es aún pronto para opinar con total fiabilidad.

Pero puedo ya destacar los rasgos de carácter; el Volo siendo de todos modos uno de los mejores del mercado actual de los modelos para competición F5J.

La primera sensación que da el Volo es de un velero increíblemente noble, preciso y “fácil”. Es una característica que aprecio en un modelo de competición, ya que permite concentrarse en la lectura del aire y la estrategia, en vez de gastar energía en el pilotaje.

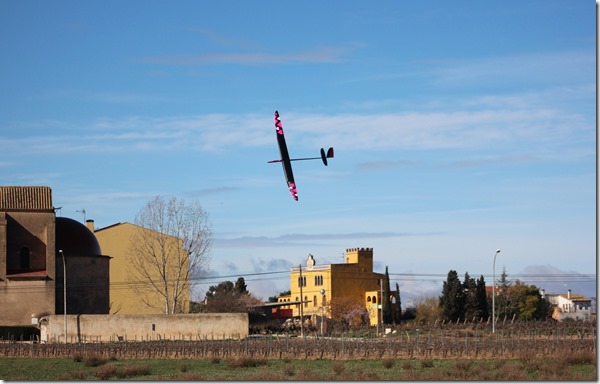

La rigidez de las alas permite una agilidad y maniobrabilidad buena a pesar de la envergadura de 4m.

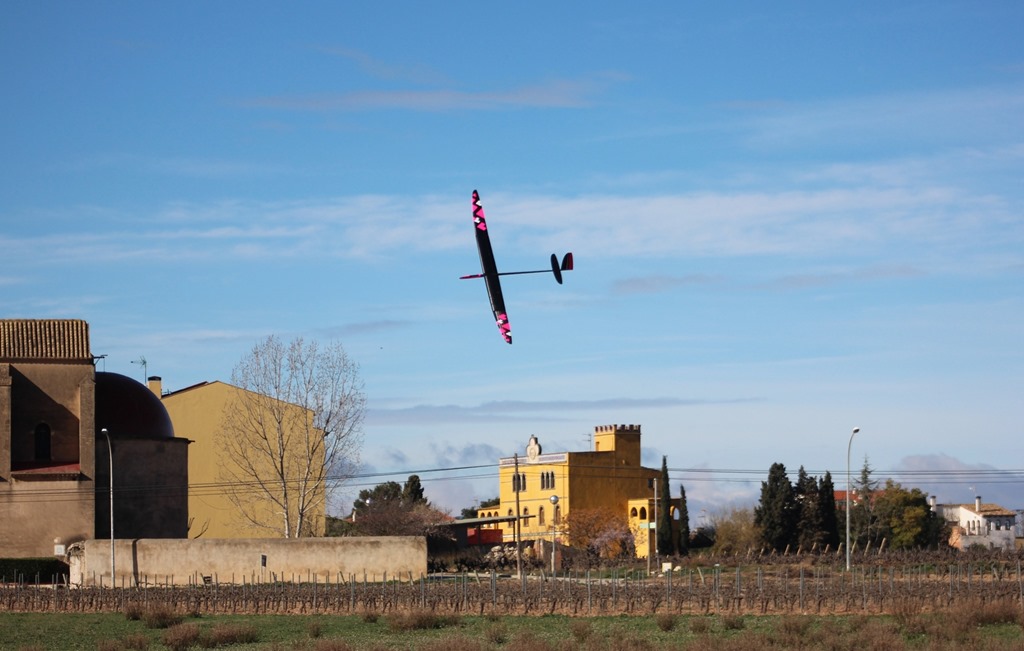

IMG12-espiral

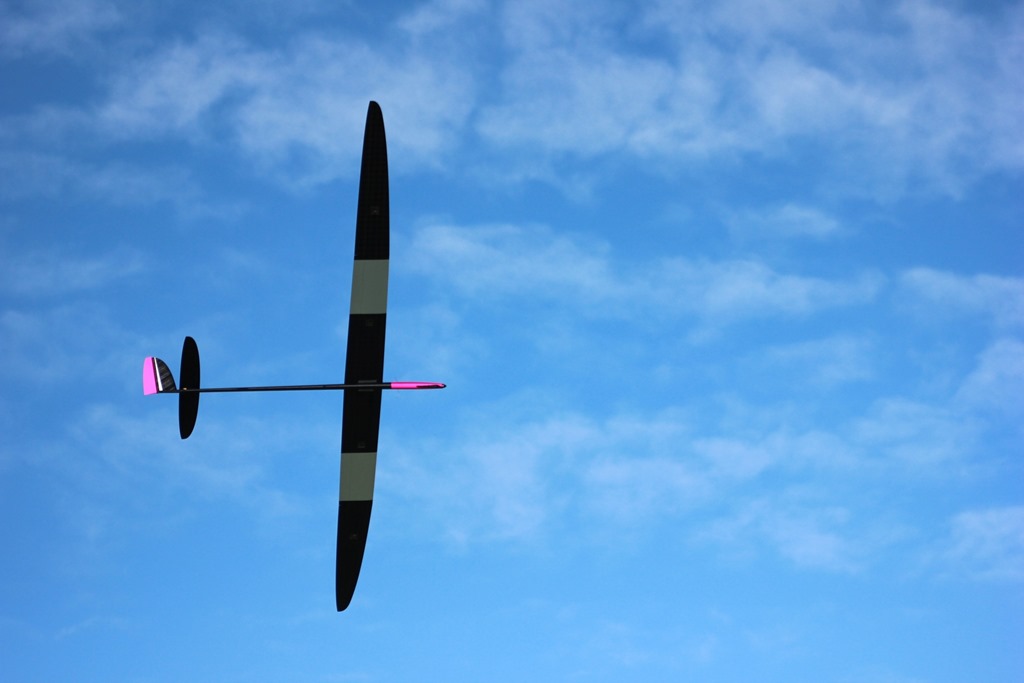

La capacidad a moverse por el aire y recorrer mucha distancia sin bajar es excelente, teniendo en mente el peso del modelo! Con viento fuerte o aerología muy activa, no requiere una gran cantidad de lastre.

IMG13-transicion

En contra parte, y sobre todo para la versión ligera, requiere un buen nivel de puesta a punto y de pilotaje para sacar rendimiento a un modelo con tan poca inercia. Es un modelo de alta prestaciones y unos malos reglajes o un “sobrepilotaje” perjudicarían drásticamente el rendimiento.

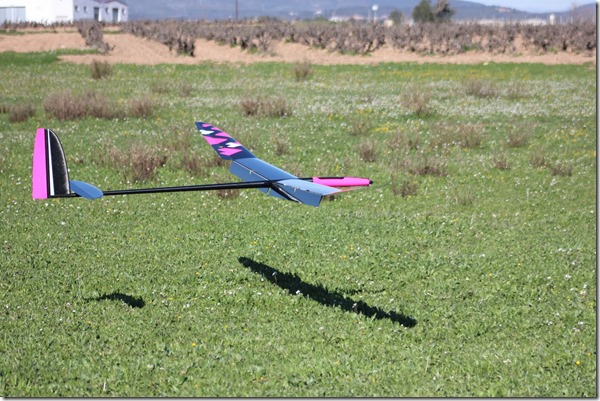

Los “frenos” son extremadamente potentes y el Volo se puede parar por completo en el aire. Se tienen que dosificar con finura para asegurar llegar a la diana!

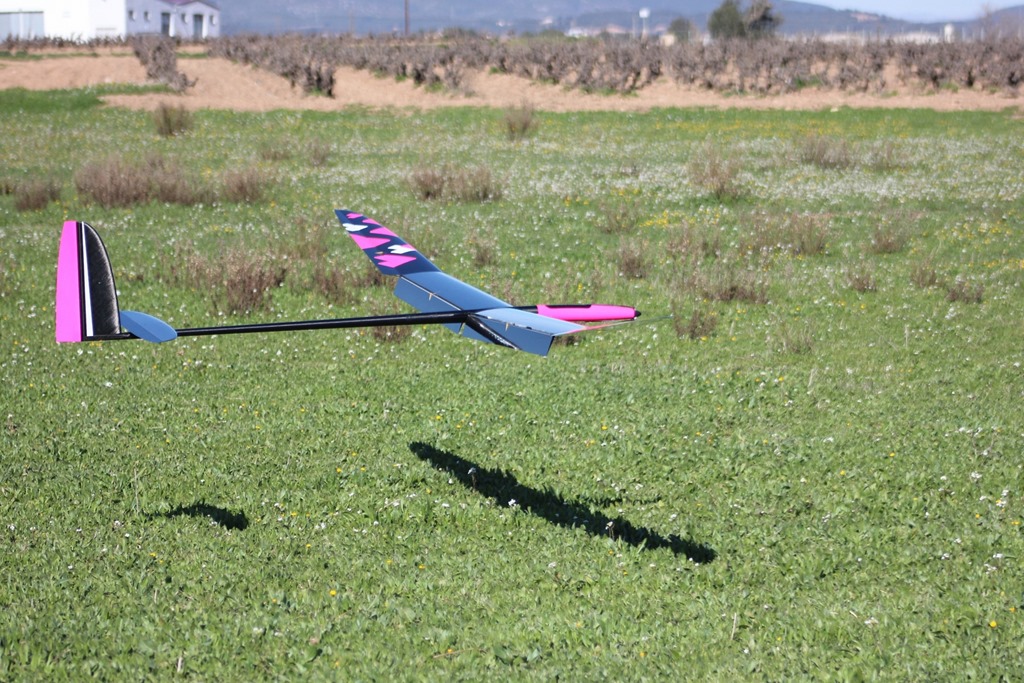

IMG14-frenos

No dudéis en contactar conmigo para cualquier complemento de información.

Nicolas Ridray

Fotos del autor.



Nota del transcriptor: Si las dudas y respuestas se hacen en los comentarios, nos enteramos todos…

Anuncios

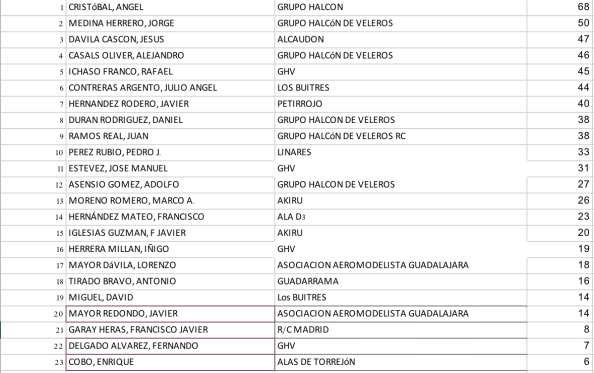

Clasificación Liga FAM F5J FAI

Categorías:F5J FAI

6ª PRUEBA LIGA FAM F5J FAI 2018 27-05-2018 DOMINGO

Y por fin pudimos volar!!!! Tras muchos días de climatología adversa parece que el cielo se abrió y nos dejó usar su sol durante una mañana.

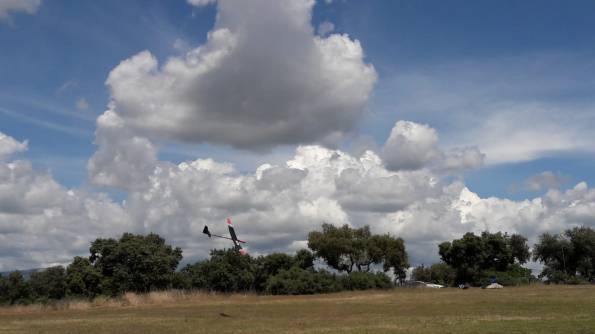

WhatsApp Image 2018-05-27 at 23.44.24

Básicamente ese es el resumen del día de hoy en el club de Valdemorillo. Algunas ideas del concurso:

  • Javier Hernández y el Club Petirrojo con Sergio y Antonio Reina nos han tratado de lujo como siempre. Bocatas ya preparados, techo muy amplio y todo tipo de viento en el campo del Petirrojo.
  • Se probaron con éxito los cronómetros de mano y el nuevo marcador luminoso que se usará en el Masters.
  • Todos nos llevamos los modelos enteros a casa que es algo solo para pilotos con pericia en el campo del Petirrojo.

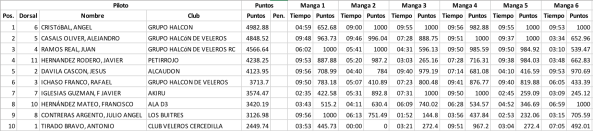

La clasificación del día:

Screen Shot 2018-05-27 at 23.47.45

Os ponemos algunas fotos y un pequeño video.



Categorías:Concursos, F5J FAI

CONVOCATORIA 6ª PRUEBA LIGA FAM F5J FAI 2018 27-05-2018 DOMINGO

IMG_6585

OPEN a todos los veleristas nacionales e internacionales

El Club Petirrojo organiza el próximo domingo día 27-05-2018 la sexta prueba de Veleros de la liga F5j Altímetro, válido para la liga madrileña FAM y Open.

Participación:

Podrán participar todos los pilotos en posesión de Licencia federativa Autonómica o Nacional

Se solicita encarecidamente que cada concursante lleve su cronómetro, bolígrafo y lector de altimetro antiguo (quien necesite este último)

Normativa:

Se aplicará la normativa autonómica vigente, salvo los puntos que la organización considere que no puede llevar a cabo por motivos de seguridad, infraestructura, etc.

Las posibles reclamaciones, deberán hacerse por escrito, con una fianza de 30 €. La decisión del jurado de competición es inapelable.

Lugar de celebración:

Campo de vuelo del Club Petirrojo

Cómo llegar:

Localización Club Petirrojo

Inscripción

La inscripción se realiza a través de GliderLink, desarrollado por Sergio Martínez Lara. Además de inscribirnos, también podemos modificar la inscripción, ver el calendario completo, ver la lista de inscritos y los resultados de las pruebas.

http://fam.gliderlink.net/

La inscripción, para facilitar la organización debe hacerse antes del sábado 26 de mayo a las 18:00 horas

Importe de la inscripción: 0€

Horario:

9:00 – 9:30 h. Recepción y sorteo de vales FAM y puntos, 9:30 – 9:45 h. Reunión 10:00 Comienzo de vuelos.

Pendientes de la previsión meteorológica, si las condiciones se tornan adversas el viernes día 25 se comunicaría el posible aplazamiento de la prueba .

Categorías:Sin categoría

Campeonato de Extremadura F5J (Altímetro)

El pasado domingo 20/Mayo el CLUB PACENSE AEROMODELISMO de la Federación Aeronáutica Extremeña organizaba el Campeonato de Extremadura de F5J (Altímetro) y sus socios, capitaneados por Juan Francisco Sixte nos depararían un estupendo día, y no sólo de vuelos (hicimos seis mangas) sino de una camaradería y atenciones haciendo que los cuatrocientos kilómetros recorridos (Sevillanos) o seiscientos (Jose Enrique) se dan por bien empleados.

P5200289P5200270

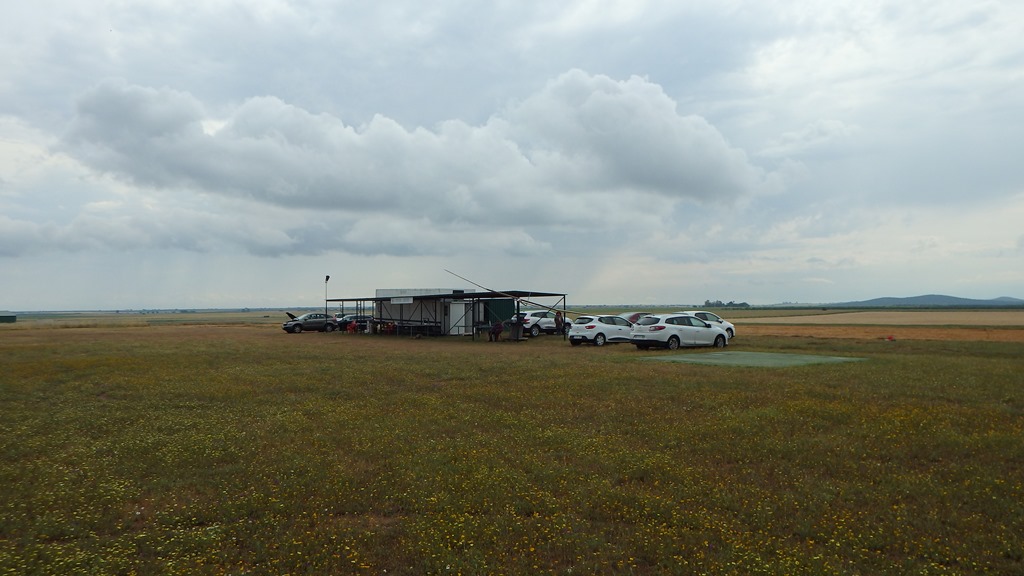

Los pilotos con sus herramientas y una vista general del campo

El tiempo no contaba con la confianza de los presentes y para certificarlo cuando llegábamos al campo de vuelo. nos recibían con resplandores y no precisamente cohetes, los rayos volaban de un sitio a otro que daba un poco mucho de miedo y al poco nos estaba cayendo un chaparrón… poco después escamparía y parecía que la meteo nos daría un poco de tregua de modo que se montó el campo, se preparó la secretaria y… una vez montados todos los aviones y preparados los cronometradores, se darían los primeros cinco minutos de preparación.

P5200239P5200242P5200244P5200238P5200248

Pilotos, cronometrados y vistas del ‘espacio aéreo’

Dado que el número de participantes lo permitía, éramos cinco de los siete que un principio pensaban asistir, todos volaríamos todas las mangas juntos y para hacerlo aún más rápido, sin cambiar de centro. Sólo en los tres primeros vuelos se llegarían a pasar los nueve minutos de vuelo, incluso acercarse a los diez

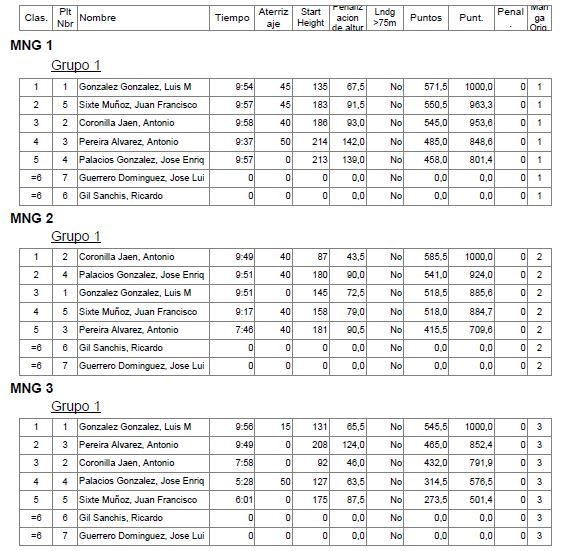

M1M2M3

Y que la cosa no estaba clara lo dicen los números, no hacía falta subir muy alto (en estas tres primeras mangas), pero si te descuidabas… no llegabas.  Había actividad térmica, pero no clara y a veces bastante localizada.

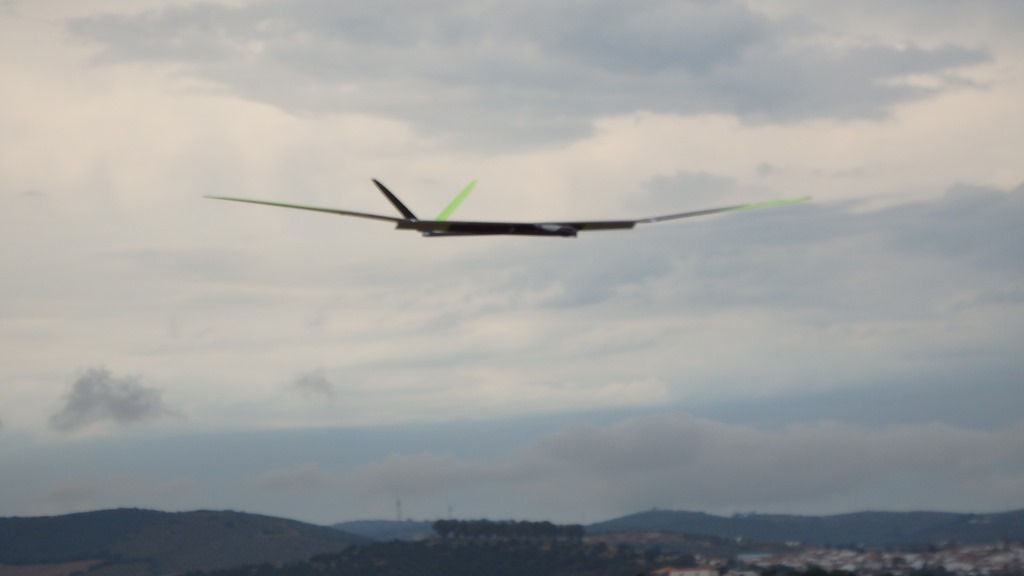

P5200283P5200286

Perfection de Luis y Electra de Pereira

Visto el panorama la organización decidió acelerar un poco el ritmo de los vuelos no haciendo el ‘típico aperitivo’ que solemos degustar y se continuarían los vuelos y los pilotos pondrían la altura de partida un pelín superior… quizás demasiado corto ese ‘pelín’ ya que los tiempo de vuelo se resentirían notablemente, y en algunos aún más.


P5200272P5200284

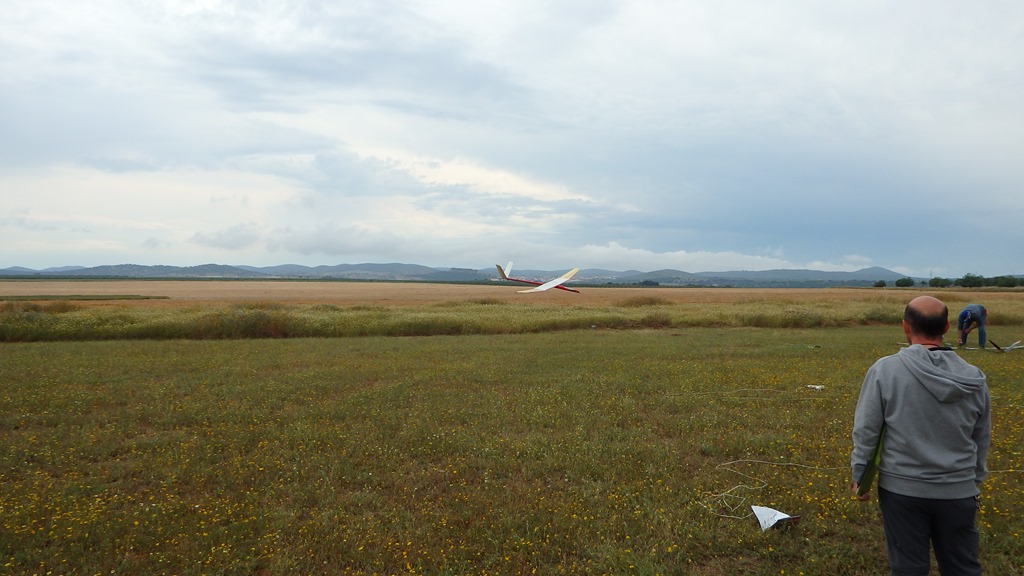

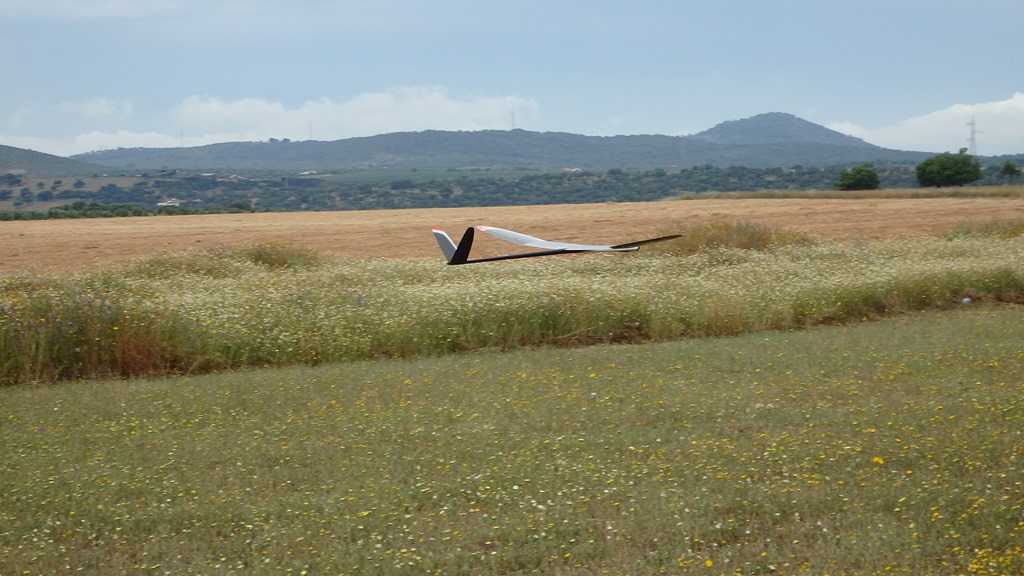

HM de Jose Enrique y Pike de Sixte

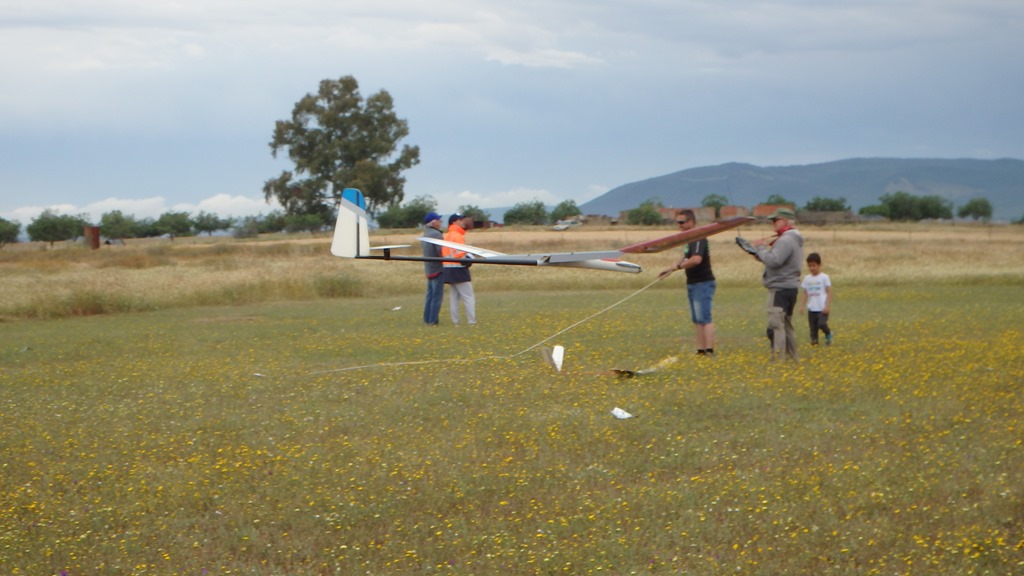

P5200250P5200280

Los dos HM de Coronilla

Se estuvo a punto de para la competición al terminar el quinto vuelo, se acercaban negros nubarrones que no presagiaban nada bueno y además desde donde venía el viento que aunque fuera cambiante en cuanto a dirección y fuerza se había fijado y desde una única dirección… los nubarrones. Al final decidimos (entre todos) hacer el sexto vuelo, comunicando la organización que si se decidía suspender el vuelo a medias (por lluvia intensa) sólo serían válidos los cinco vuelos ya disputados y que de todas formas sería el último despegue.

Muy igualadas las subidas y los tiempos de vuelos en éste último aunque José Enrique se vendría abajo un poco antes que los demás.

Las tomas no fueron nada fácil, incluso hubo alguna se harían con viento en cola debido a los cambios de dirección del aire; y la fuerte crecida de la hierba haría de freno adicional…

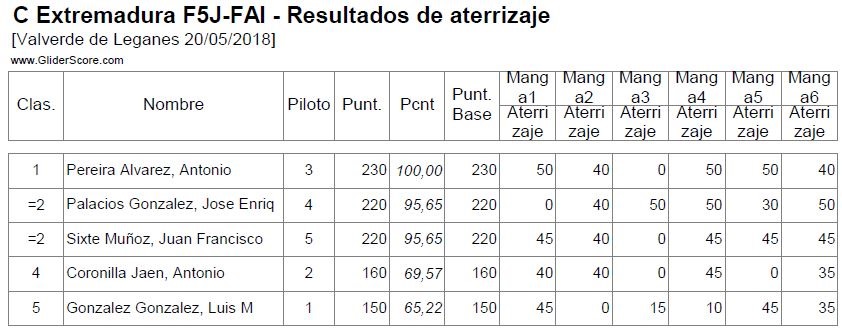

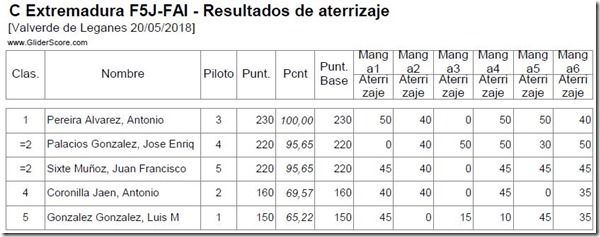

Tomas

IMG_20180520_132146IMG_20180520_132153

Una vez acabados los vuelos y mientras preparaban lo que se luego sería un banquete, procedimos a introducir las puntuaciones en el ordenador y una vez acabado se cerró el ordenador sin saber los resultados, nos esperaban para comer… todo preparado por Delicado, Jose y sus respectivas señoras (MUCHAS GRACIAS)

IMG_20180520_141642IMG_20180520_152242

El colesterol se había quedado en el camino de entrada a la pista, también había ensalada con atún (bueno, un pescado), unos trocitos de panceta (sin colesterol), choricitos blancos y rojos bajos en calorías y… uffff que perolazo de caldereta; las perrunillas de postre eran sin azúcar y de cereales.

IMG_20180520_151359IMG_20180520_151419

Los trofeos estaban preparados y se procedería a su entrega…

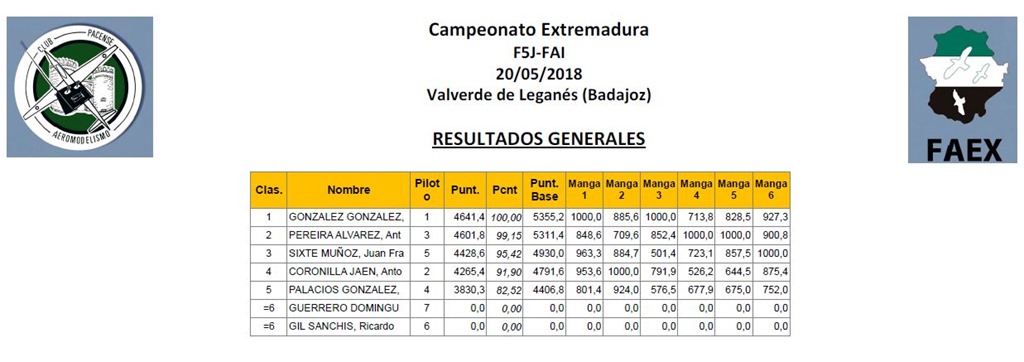

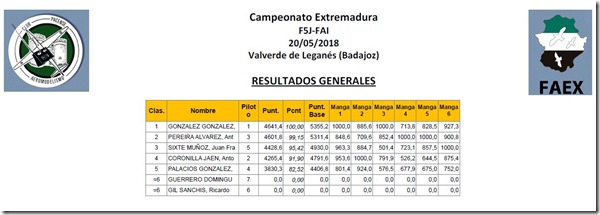

Clasificacion

IMG_20180520_154305IMG_20180520_154412IMG_20180520_154506IMG_20180520_154638

Agradecer al Club Pacense Aeromodelismo y a su Presidente Juan Fco Sixte por esa organización

IMG_20180520_141847IMG-20180515-WA0042

Suerte en el próximo evento…

Categorías:Concursos, F5J FAI

Liga Andaluza 50g en Chimeneas (Granada)

Bueno, parece que la cosa marcha, ha sido duro y tardío el comienzo pero una vez comenzados los concursos en Andalucía parece que se ha cogido el ritmo, el domingo 6/Mayo el Club Aeromodelismo GRANADA organizaba en sus inmejorables instalaciones la que sería primera prueba de la liga Andaluza de F5J-Formula Nacional o mas conocida como “50g” (por el peso máximo de la pila que se ha de utilizar para realizar, sin recarga alguna, los siete vuelos que componen la prueba).

IMG_20180506_101222IMG_20180506_101250

Vistas de Sierra Nevada desde las instalaciones del Club AMD GRANADA

Con un fondo de nubes y las cumbres llenas de nieve, en un paisaje ideal, y ya presentes y preparados todos los participantes, Rafael Jiménez, como director y organizador del evento procedería al briefing, corto pero efectivo.

IMG_20180506_103059IMG_20180506_103109

De nuevo había un ‘novato’ en la competición, esta vez era Guy Faucon, un veterano aeromodelista que participaba con un original diseño propio, construido con ‘depron’ y basado en un fuselaje tipo ‘tabla’ con tubo de carbono para sustentar los estabilizadores.

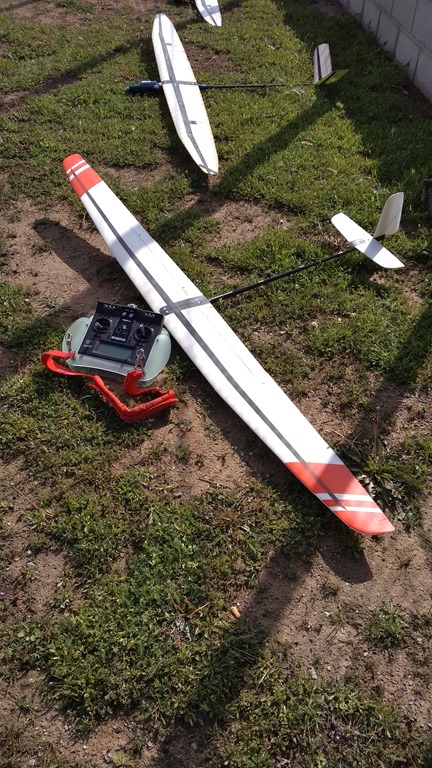

El resto de modelos se dividían en tres ‘clases’, los “HM” (Coronilla, José Enrique, Rafael, Del Moral, Ricky y Carlos), los manufacturados “Ypsi Daidalos” de Gonzalo, Ricardo y Luis y los “Q12X” (Horejsi) de Javier y José Luis.

IMG-20180506-WA0032IMG-20180506-WA0033

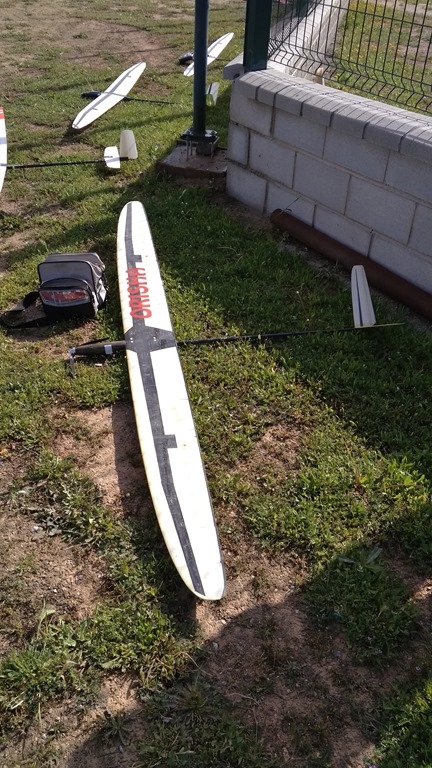

IMG_20180506_102935IMG_20180506_102940IMG_20180506_102956

Jose Enrique                    Ricardo                        José Luis

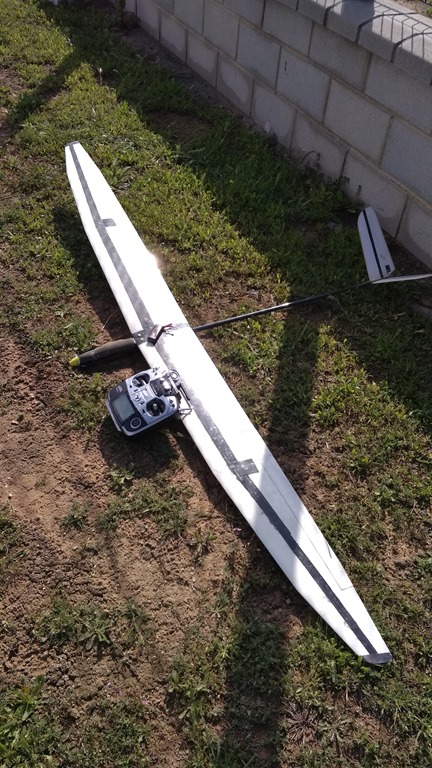

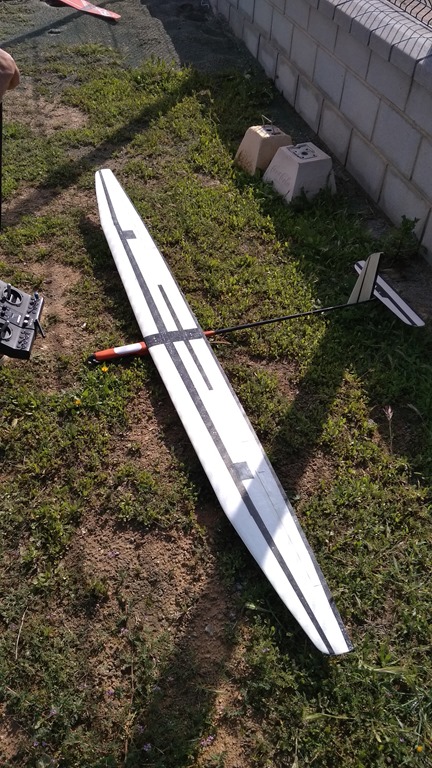

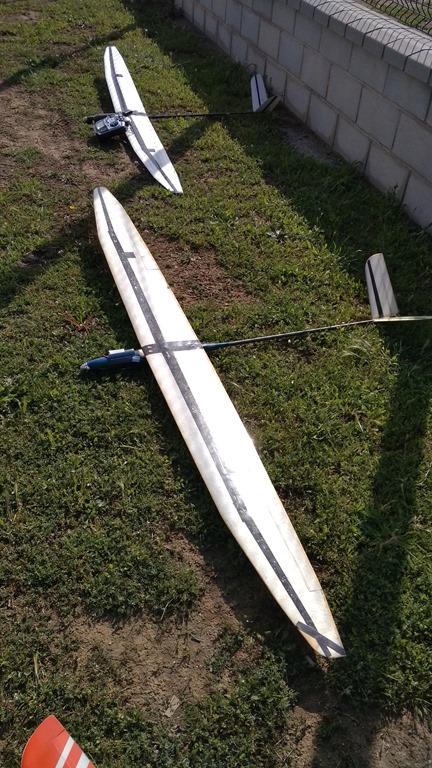

IMG_20180506_103002IMG_20180506_103008IMG_20180506_103016

                            Del Moral                          Ricky                        Coronilla

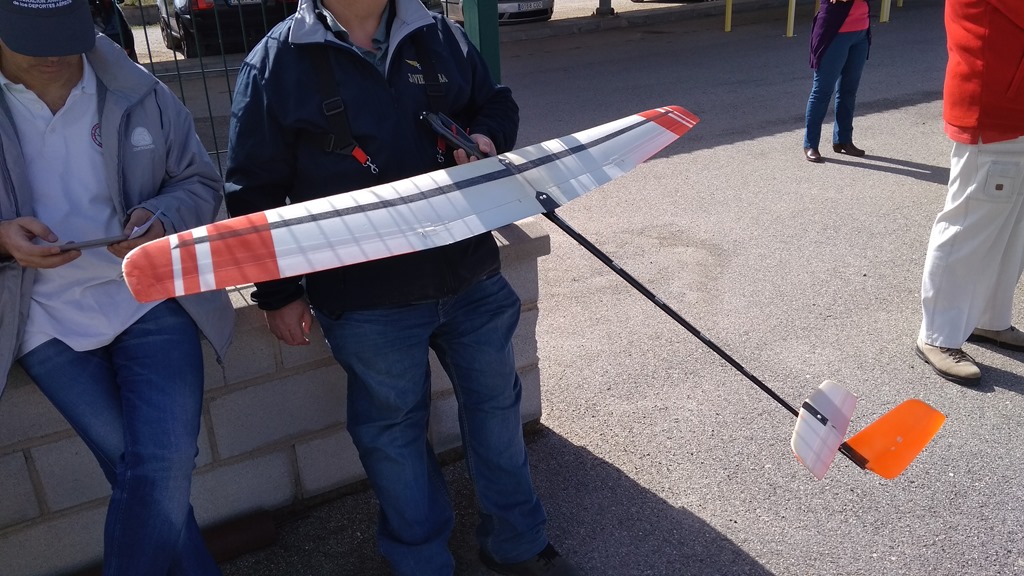

IMG_20180506_103211

Javier

Se colocaron siete puntos aunque al final sólo se usaron los seis primeros, Daniel, por un desgracia familiar, no pudo acompañarnos en esta prueba y Carlos ocuparía su lugar.

Arsenio Solana haría de Jefe de Pista y daría los tiempo de trabajo en todos y cada uno de los vuelos, como una buena ‘secretaria’, pero con una voz un poco menos melosa Guiño… Gracias Arsenio.

IMG_20180506_130541

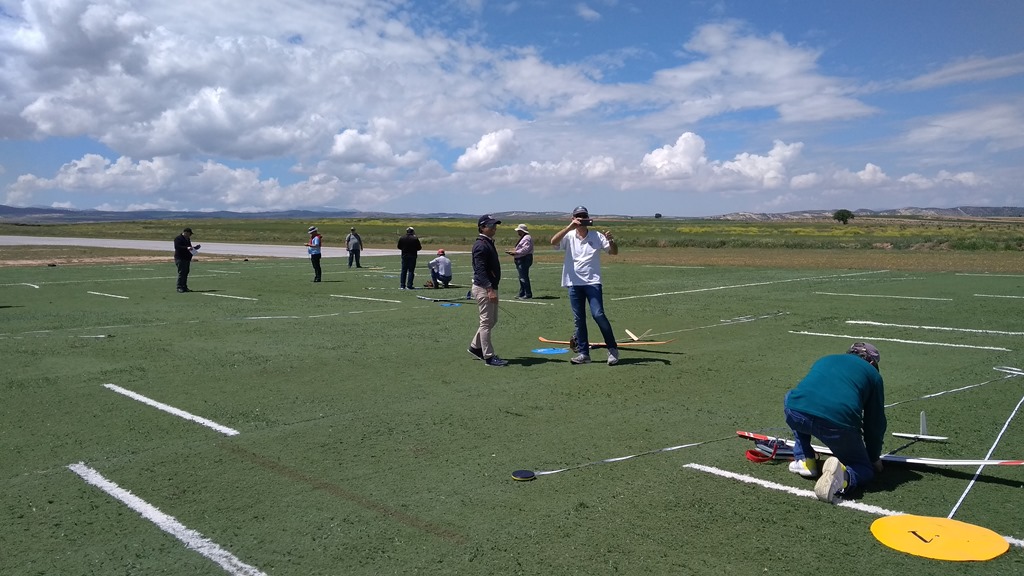

A la izq Arsenio controlando el crono antes de dar la salida a uno de los vuelos

No hacia viento digno de mención, aunque sí una brisa que oscilaba poco, tanto en su dirección como en intensidad pero ayudaría a soportar el sol cuando las nubes se retiraban. Preciosas nubes de evolución (jejeje, como se nota que veo el tiempo en la tele) que como el día anterior no auguraban nada bueno… Al final aguantaron y no ‘explotaron’ dejándonos disfrutar de un perfecto día para el vuelo de estos ‘cacharritos’ y no es despectivo el calificativo, lo que pasa es que con sus cuatrocientos y pico de gramos y envergaduras que rondan los dos metros y pico (pico de entre 100 y 300mm) no se pueden comparar con sus hermanos, los cacharros de la especialidad de altímetro con sus mas de un kilo de peso y normalmente mas de tres metros y medio de envergadura.

En cuanto a los vuelos, en todos los grupos habría uno o mas pilotos que realizarían el máximo de tiempo aunque había ascendencias también había descendencias y la suerte también jugó un poco con los resultados… Estos modelos no son tan ágiles como para salir ‘pitando’ de una descendencia y ,si no te das cuenta … malo, también en todos los vuelos habría alguno que no llegaría a los seis e incluso cinco minutos.

En las tomas sería Rafael el que destacara con la pérdida de tan sólo dos puntos de los 210 posibles, seguido muy de cerca por Coronilla y Ricky (un video con una toma de los dos artistas … https://youtu.be/hvzNZikBg6c ) y si una cosa me llamó la atención es la altura que Gonzalo alcanzaba en todas y cada una de sus subidas… impresionante.

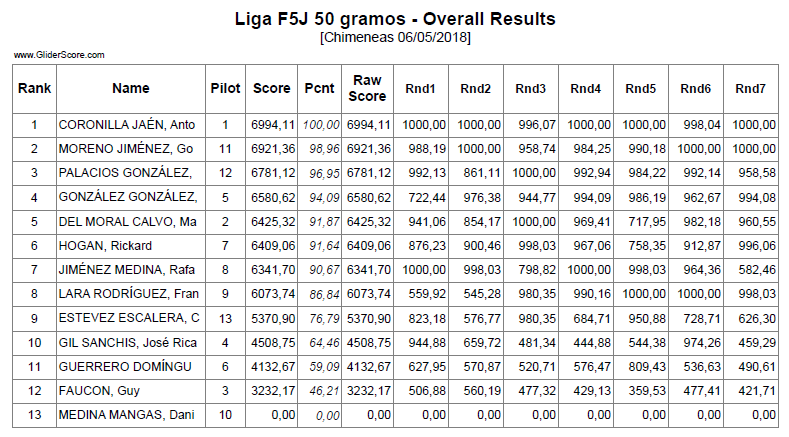

La clasificación quedaría así:


Enhorabuena al podio de la prueba… esta vez me tocó el puesto de la desgracia … que le vamos a hacer. Y muchas gracias al Club Aeromodelismo Granada y sus socios por la sesión de las instalaciones para este evento.

Después de la recogida de los modelos nos fuimos a la casona del Club donde degustaríamos las viandas que los mismos participantes aportaron para disfrute de todos, además de una animada charla.

Campeonato de España F3J-b Usanos, por Javier Hernández Rodero

Este domingo 6 de mayo (día de la madre) se ha celebrado en el campo de vuelo del Club Asociación Aeromodelista Guadalajara, en Usanos, el campeonato de España de F3J-b.



Esta es una especialidad de reglas sencillas, el velero tiene que subir por la tracción que proporciona una goma de 30 metros que tiene un hilo de nylon de 100 metros. Cada participante puede poner su goma y puede usar cualquiera de las que estén instaladas. El tiempo óptimo de vuelo son 12 minutos y se obtiene una bonificación de 100 puntos si se aterriza (cualquier parte del modelo) dentro de un círculo de 3 metros de diámetro.



Dicho esto, allí nos encontramos 9 participantes en un campo muy bien cuidado, orientado norte-sur, muy plano y sin árboles ni arbolitos que enreden las “líneas” en su caída. La Asociación Aeromodelista Guadalajara organizó fantásticamente el concurso haciendo fácil una tarea laboriosa y resolviendo con solvencia los pocos problemas que se presentaron.



En esta ocasión, además de llevar la puntuación de la forma tradicional, se ha probado con éxito el bien conocido programa de gestión de concursos “gliderlink”.



En el estricto aspecto deportivo, comenzamos con las líneas orientadas al norte, de donde venía una brisa suave. A reseñar que durante toda la mañana el viento fue moderado y permitió aterrizajes de precisión a todos los participantes. Ninguna rotura hubo que lamentar durante el desarrollo del concurso, si bien, José Ignacio García Colomo tuvo una avería en su modelo lo que le impidió participar, así que, con gran espíritu deportivo, desarrolló una labor imprescindible, la de Juez cronometrador, muchas gracias.



Bien, pues las dos primeras mangas se desarrollaron con viento norte, y como nadie mejor que los locales conocen su terreno, Javier Mayor en la primera manga y Lorenzo Mayor en la segunda manga consiguieron la máxima puntuación. La actividad existía y los vuelos de 12 minutos se hicieron, pero también había zonas de severa descendencia de las que prácticamente era imposible salir.



Antes de comenzar las tres siguientes mangas se cambiaron las líneas, ya que el viento había rolado a sur, pero no era nada sostenido y tuvimos que salir, mayormente, con viento cruzado y viento de cola. Evidentemente, las salidas con viento de cola, y con la técnica de la goma, nos daban alturas de suelta no superiores a 60 metros. Ya pueden imaginarse los amigos lectores que una suelta a 60 metros con viento de cola no es nada tranquilizador y apenas te deja una oportunidad para detectar esa ascendencia salvadora y aprovecharla de puntillas, como si al separarte del suelo el modelo pesara menos.

Bueno, a pesar de estas limitaciones, en la tercera manga se hicieron vuelos de casi 12 minutos por Antonio Rodriguez Garrido y por Roberto Rodriguez Navidades. Desafortunadamente, Javier Hernández Rodero aterrizó medio metro fuera del campo de vuelo y eso significa un doloroso cero en la manga, snif!.



En la cuarta manga, Lorenzo Mayor aprovechó su buen olfato y se subió a la extratosfera marcándose otro vuelo de 12 minutos, junto con Mariano Jiménez y (ahora sí) Javier Hernández Rodero.



En la quinta y definitiva manga, siguiendo con viento cambiante, Lorenzo Mayor (intratable) volvió a hacer otros 12 minutos, seguido de cerca por Mariano Jiménez y Antonio Rodríguez.

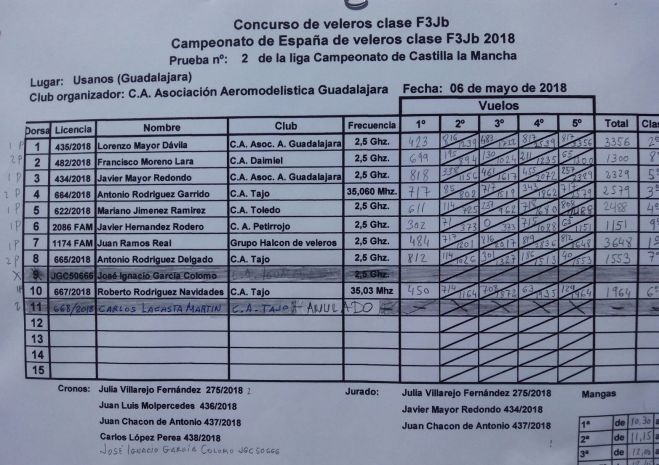

A las14:30 se dio por finalizado el concurso y dio lectura a la clasificación provisional, quedando:



1º con 3.648 puntos, Juan Ramos Real  (Supra HM)

2º con 3.356 puntos, Lorenzo Mayor Dávila (Ava Pro)

3º con 2.579 puntos, Antonio Rodríguez Garrido (Pájaro del tiempo)

4º con 2.488 puntos, Mariano Jiménez Ramiro (Pájaro del tiempo)

5º con 2.329 puntos Javier Mayor Redondo (Ava Pro)

6º con 1.964 puntos Roberto Rodríguez Navidades (Pájaro del tiempo)

7º con 1.553 puntos Antonio Rodríguez Delgado (Pájaro del tiempo)

8º con 1.300 puntos Francisco Moreno Lara (Super Ava pro)

9º con 1.151 puntos Javier Herández Rodero (Supra HM)



A continuación, se celebró una opípara comida en un restaurante de Guadalajara en la que disfrutamos de la compañía de toda la buena gente que practica esta modalidad y de riquísimas y abundantes viandas. Y me quedo corto en los elogios.



Un día de sana competición,  de los que hacen afición, de los que sirven para hacer amigos y en los que uno se siente afortunado, muy afortunado, de poder vivir estos ratos memorables.



Por supuesto, la crónica no quedaría completa si no quedara constancia del buen hacer de La Asociación Aeromodelista Guadalajara, que no escatimó esfuerzos en hacernos disfrutar del evento, y no se agradeciera la siempre rigurosa y amable labor de los Jueces cronometradores:



Julia Villarejo Fernández

Juan Luis Molpercedes

Juan Chacon de Antonio

Carlos López Perea

José Ignacio García Colomo



Agradecer a todos los fotógrafos que dedicaron su tiempo y arte en hacernos partícipes de las instantáneas que valen más que estas palabras, y a  Carlos López Perea por el bonito vídeo.
