CAMPEONATO DE ESPAÑA de F5G, en Valverde de Leganés (Badajoz)
GRANDES VELEROS (semimaquetas) CON MOTOR ELECTRICO
El pasado domingo 16/Octubre, organizado por el Club Pacense de Aeromodelismo, bajo la tutela de la Federación Aeronáutica Extremeña (FAEX) y la Real Federación Aeronáutica Española (FAE) se celebró, en el Campo de Vuelo José Luis Ortiz en las inmediaciones de Valverde de Leganés (Badajoz), el Campeonato de España de unas de las modalidades de aeromodelismo mas vistosa por el tamaño y belleza de sus modelos… Grandes Veleros Semi-maquetas que usan un motor eléctrico para su puesta en vuelo.
Con casi puntualidad inglesa comenzaron los vuelos con el orden preestablecido por la organización y con una cadencia de despegue de cuatro minutos entre cada participante, entre ellos se contaban cuatro ‘primerizos’ que gustándole la modalidad no la habían practicado nunca y se les permitió que lo hicieran como uno más, aunque algunos de sus modelos no se ajustaran en todo a la normativa de la categoria… Nueva savia para futuros concursos de la especialidad.
Por condicionantes de fechas/compromisos solo pudieron participar ocho aeromodelistas pilotos, tres con licencia andaluza y cinco con licencia extremeña, faltaron algunos andaluces, catalanes y madrileños a este campeonato, pero no siempre se puede.
Estaba previsto terminar la competición a las 13:30, después de haber realizado cinco vuelos cada uno de los pilotos participantes; sólo cinco conseguirían realizar el total de los vuelos, los restantes fueron retirándose por diversas causas (enfermedad, fallo eléctrico y rotura) y se terminaría efectivamente a la hora prevista ya que en algunos casos se relajó esa cadencia de despegues.
Los modelos tienen mas de 3750mm de envergadura (por reglamento) con unos pesos comprendidos entre los 2500<>4000g y al tener que realizar la toma dentro de un balizamiento predeterminado es por lo que despegan con la cadencia acodada de cuatro minutos que
hace previsible que los aterrizajes sean con la misma separación temporal ya que el tiempo de vuelo ‘exigido’ para la prueba es de diez minutos, puntuándose cada segundo de vuelo realizado, eso sí, los realizados sin el motor activado; éste sólo se puede usar para elevar el modelo. Igualmente se puntúa la precisión del punto de la toma respecto al señalado como diana.
Para la clasificación final se suman los puntos obtenidos en todos los vuelos eliminando los obtenidos en el peor de cada concursante. El Campeón sería Antonio Coronilla, subcampeón Juan Rueda y tercer clasificado, Juan Sixte.
Así quedaría la clasificación del Campeonato Extremeño, enhorabuena a todos los participantes, en especial a los que subieron al podio.
Unas cuantas instantáneas del estupendo dia de vuelos y aunque las nubes se vieran amenazantes no llegaron a molestar.
Agradecer la presencia del D. Francisco Hernandez Mogollón, Presidente de la FAEX, que por compromiso extraordinario no pudo asistir a la entrega de trofeos ni a la comida de hermandad celebrada una vez concluidos los vuelos… comida que además de exquisita sirve para intercambiar conocimientos y confraternizar entre todos los asistentes, público, pilotos, ayudantes y cronometradores sin los que no sería posible la competición y a los que hay que agradecer, mas que a nadie, que podamos celebrar los concursos de este bello deporte/ciencia que tanto engancha para bien de los adictos a él.
Campeonato de España Veleros Eléctricos Fórmula Nacional 30 gramos (FN-30g), …continuación…
Le dimos una pasada, por encima, a lo acontecido en el Campeonato de España celebrado el pasado 19/Junio en Bollullos pero quedaron muchas cosillas en el tintero, o en el campo jejeje
Se había solicitado una excepción para el uso del espacio aéreo y fué concedida, antes del comienzo del concurso se comunicó convenientemente y al final de él igualmente se comunicaba su terminación
Al principio, no se sabe si por miedo a la altura o por no ser capaz de ello, el personal no subía demasiado, pero con el trancurso de los vuelos y algunos cambios en las condiciones meteorológicas en alguna ocasión se comentó que si se podía ampliar sobre la marcha la altura autorizada… Un poco de broma, pero si es verdad que en algunos casos se consiguió que los modelos alcanzaran alturas considerables, que teniendo en cuenta la envergadura de los ‘bichitos’ y la supeficie alar no es que sobreparan (ni siquiera se acercaran) a la permitida sino por lo de las comparaciones. También es verdad que en casi todos los vuelos, al menos un piloto, consiguió acercarse a los ocho minutos, aunque tb los hubo en el que el máximo tiempo de vuelo superaba en poco los cuatro minutos, un ejemplo de ello la cuarta manga
A excepción de Pedro, Juan y Luis, todos del segundo grupo, el resto fueron vuelos de esos de ‘culillo apretao’ y/o ‘empuje barriguero’ y aunque no los únicos si los mas significativos (por eso de las comparaciones).
Hasta ese cuarto vuelo Pedro Pérez había mantenido la cabeza de la clasificación pero, gajes de la competición, en el quinto vuelo se quedaba fuera del campo en la toma y a mas de cien metros de su centro de aterrizaje lo que conlleva una puntuación cero para el vuelo y que los cinco restantes (de los seis primeros) subieran un puesto en la clasificación y como todo tiene sus excepciones menos Juan que subió dos y Jose Enrique que pasaba de lo que ocurriera a su alrededor, el seguía en su segundo puesto; los tres (Pedro, Juan y Jose Enrique) volaban en el mismo grupo.
Juan Rueda estaba que se salía… que se salía por arriba en la clasificación, aunque después del segundo vuelo le cogió un pelin de miedo a las tomas, en ese vuelo lo ajustó tanto que partió el cono del modelo con el centro asignado para la toma, bueno, con la cinta métrica colocada encima del centro, precisamente colocada así para no provocar daños a los modelos 🤷🏻♂️¿?. De todas formas fué el mejor en el apartado de aterrizajes, al final, y como se decia en el otro articulillo «hasta el rabo todo es toro» y un septimo vuelo regular le dejó relegado al tercer puesto en la clasificación general del Campeonato de España 2022 que tampoco es nada desdeñable.
Una pena que nuestro amigo Paco no pudiera volar ni siquiera una vez en el primer concurso oficial en el que participaba, me da que pagó un poco la novatada en la fórmula y la colocación del regulador tan cerca del motor y sin protección entre ellos fué lo que provocó, por el roce, el achicharramiento del primero y por poco el que saliera ardiendo la pila de alimentación del motor
Pero todo, o casi todo, sirve para aprender y todos los participantes consiguieron que sus modelos despegaran y adquirieran una altura ‘digna’ aunque no en todos los casos suficiente para hacer el tiempo requerido en el septimo vuelo, el mas ‘emocionante/intrigante/decisivo’ y esperado por muchos para dirimir la competición. En esta ocasión destacó uno de los pilotos en cada grupo, Luis en el primero, Coronilla en el segundo y Rafa en el tercero y estas diferencias afectaron a todos los posicionados en los primeros seis puestos y a Rafa, como siempre la excepción, Jose Enrique seguiría clavado en su segundo puesto jejeje.
El más perjudicado sería Juan, que perdería dos posiciones seguido de Javier y Pedro que perderian una, mientras Rafa, Luis y Coronilla ganarian dos, destacando las subidas de Rafa y por supuesto las de Coronilla que desde un primer vuelo nada gratificante (11º) fué subiendo posiciones hasta alcanzar el cajón mas alto del podio.
Un estupendo concurso, aunque mejorable (y no tengo ni chispa de duda de ello), el realizado por otro novel en la especialidad y novel en la longevidad (aún no ha cumplido los doce), con la ayuda de su padre, al que superaría en los vuelos, se clasificó en octava posición, que le hizo merecedor del Trofeo del Club Radiocontrol Sevilla al ser el piloto novel del concurso
A todo esto, nada de lo comentado aquí o en el anterior resumen hubiera sido posible sin el esfuerzo (antes y durante) de Juan Rueda en la preparación del evento que con la ayuda de Angel, Antonio, M Morales, Adán, José Luis (que se privó ademas de volar para ayudar), Luis Sanchez, Fernando Félix, M Montero y Leticia, que aguantaron estoicamente los veintiun vuelos realizados y algunas otras tareas adicionales. Gracias a todos ellos.
A todos los intervinientes, se les obsequió con un pequeño recuerdo que, por las cosas que pasan, estuvimos a punto de no poder disponer de ellos, así como de las placas de los diferentes trofeos ya que la grabación realizada no coincidía ni con la temperatura reinante en esos dias por Sevilla ni con el nombre de la formula disputada
In extremis pudimos disponer de las grabaciones correctas… hay que ver lo que influye la teperatura en los trabajos, jajajajaja, bueno, ahora que nos hemos vuelto un poco tiquismiquis con mas de un tema.
Y después de esa ola de calor que tanto miedo nos generó al pensar que el domingo las temperaturas pudieran ser elevadas no contabamos con el previsor de Juan, que había encargado un dia perfecto para la especialidad, ni frio ni calor, ni con viento ni con calma chica y en cuanto a lo de las térmicas me da que lió al receptor del pedido porque no había quien acertara entre vuelos sobre donde se debería realizar el siguiente
Tan bueno estaba el tiempo que hasta se acercaron algunos socios y otras personas no socios a ver los vuelos, entre ellos nuestro amigo Antonio (el larguito) que no pudo escoger mejor compañía para la foto (aunque no ha salido nada favorecida)
Las rachas fueron intensas en algunos casos y como ejemplo se repetía el desagradable momento acaecido en Aljaraque en un Campeonato pasado… Pepe Ortega protegía su modelo con su propio cuerpo cuando al girarse una racha le quebró un ala
Aunque ya ha preparado la máquina para proveerse de nuevo núcleo para remplazar esta pieza… Lo que no ha comentado es si usará el nuevo perfil cebollero, tan mencionado en el concurso o seguirá con los tradicionales.
Al final pude enterarme de que era ese nuevo perfil…
Coronilla enseñaba a Fernando (y al que quisiera escuchar) el nuevo perfil usado (quiero recordar que se denomina ISHII) y lo de cebollero o cebolleta es porque parece (según alguno) a esa planta comestible tan famosa en algunas regiones españolas, porque además el borde de fuga no es como los conocidos hasta ahora (terminado lo mas fino posible), sino que tiene aproximadamente dos milimetros de espesor para esas cuerdas enanas que tienen estos modelos
Si le quitamos el moño vamos a tener que darle la razón a ese San Juan ‘bautizador de perfiles’ que se llama Fernando jejeje.
Una curiosidad no comentada antes es la del tiempo total de vuelo en los concursos y su relación con la clasificación. Podemos ver el tiempo acumulado de vuelo de todos los participantes y como ya es de ley, Jose Enrique segundo y ya está… del resto pocos coinciden con la clasificación del concurso. Al final no solo influye el tiempo que estás volando, sino también con quien lo haces en el grupo.
si me llegan las especificaciones (dimensiones, perfiles, peso, motor, reductora, hélice, servos, foto, etc…) continuaría la saga de comentarios sobre este Campeonato de España 2022 de la Formula Nacional 30g.
Como no podía ser menos, que mejor que acabar con un dulce postre, el ofrecido a los participantes por el Club organizador
Campeonato de España Veleros Eléctricos Fórmula Nacional 30 gramos (FN-30g).
Ni imaginaros podeis lo interesante, por competido, que estuvo éste Campeonato de España de la Fórmula Nacional 30g (ántes 50g). En muchos casos los mismos aviones que para la anterior pila de 50gramos y en los nuevos aviones los cambios son del perfil, mismas dimensiones y casi el mismo peso, algun maestro ha conseguido rebajarle unos gramitos pero siguen siendo competitivos todos los que eran y con una inversión de unos diez euritos hemos seguido practicando la especialidad; las pilas anteriores además de difíciles de conseguir costaban unos 20€ la unidad, y eso sin portes.
Bueno, para los que eso de los 50 y los 30 gramos no les suena, un poco de información… La fórmula sólo tiene una limitación… el peso de la pila que alimenta el motor los siete vuelos de ocho minutos en que consiste la prueba. Eso sí, no puede recargarse entre los vuelos; una vez pesada y comenzado el concurso la pila no puede tocarse, ni siquiera medir su estado… bueno, entre los vuelos, el que se acuerda la desconecta (hay despistados que no lo hacen, por mala memoria o por otras dedicaciones paralelas al vuelo en sí, jejeje). Para la alimentación del receptor ya si que la mayoría usa pila adicional de 120<>300mAh, antes era menos común su uso.
Esta vez había dos motivos interesantes para la participación, el menú y los premios y no se si por ese orden también 😉
Bueeeenoo, había tres motivos, los mencionados y ver como el personal había encarado los cambios de la modalidad; era el primer Campeonato de España. Y aunque se han realizado algunas pruebas ‘preparatorias’, incluido el Campeonato de Andalucía, no tiene el personal aún muy optimizado el tiempo de motor en cada vuelo. Para colmo el dia parece que también fué por encargo, Juan se esmeró en su preparación y no quería un dia fácil, eso si, la temperatura que no sobrepasara mucho los 30º y para que quedara por escrito, un recuerdo
Y eso de «hasta el rabo todo es toro» nunca mejor aplicado que en este Campeonato y para distraerse o marearse
Como en casi todos los cooncursos hubos sus cositas… Paco Rodriguez (Don Benito) que participaba por primera vez en ‘prueba oficial’ tenía un calentón antes de empezar los vuelos oficiales… pero especifiquemos, no era corporal, al parecer se puso en corto el regulador y por poco sale ardiendo la bateria… se quedó sin poder disfrutar (o sufrir) de esos subidones que dan cuando la secretaria se pone en la cuenta atrás por debajo de ‘cinco…. cuatro….’, aunque en esta prueba no es imprescindible despegar al momento para hacer el máximo de tiempo de vuelo. Como ejemplo el video resumen que nos ha montado Leticia Cobos, que además de cronometradora, técnica, oficial de informática se prestó a hacernos algunas fotos y volar su ‘chisme’ para montar el video https://youtu.be/0LXtxum2T5I, Gracias Leticia.
Pero si seguimos hablando de algo así como ‘encefalograma plano’ en lo que se refiere a las posiciones durante el concurso Jose Enrique Palacios no se queda atrás, dos Mangas en la primera posición y a partir de la tercera ‘subcampeón’… con la nueva versión de su modelo ORISHA
De uno ha otro se han perdido 90 gramos, menudo régimen (ya me coontarás por si puedo perder algún kilillo) 😉
Los seis primeros lo eran desde el ecuador de la prueba, teminado el cuarto vuelo ya estaban situados en la primera linea. Las intervenciones de Murphy, la suerte (buena o mala), los temores del comportamiento de la pila y las dificultades por la meteo daban intensidad a los vuelos. Hubo algunos en el que el despegue era bastante dificultoso por el viento racheado, teniendo mas de un ayudante y/o cronometrador que lanzarle el modelo para poderlo controlar… Pero también se jugaba con la estrategia, en este video tenemos una muestra https://youtu.be/YxJ21C7_BnA .
Los de José Enrique no eran los únicos ‘home made’ en el campo, Coronilla (con el mayor numero de unidades), Daniel Medina, Rafael Jimenez, Francisco Maza tenian los suyos. Si nos vamos a la clasificación las alas del primero es diseño de Coronilla, del segundo y tercero de Jose Enrique, el cuarto y quinto comerciales y el resto entre la mayoria de los fabricados por Coronilla se encuentran tambien los mencionados de Rafael, Maza (con tres modelos) y Medina.
No están todos pero se intentará ponerlos. Muchos ACOR ‘negros’ y el ganador con un perfil ‘cebollero’ o eso se escuchaba insistentemente por la pista (jajajaaja) y no me extraña que el ‘calificativo’ partiera de
Una pena que, aún siendo un buen número de participantes, sólo sean de dos comunidades (Andalucía y Extremadura) con un total de diez clubes implicados. A continuación parte del equipo extremeño presente
A la derecha Francisco (Paco) Rodriguez Hurtado con su modelo Acor que no pudo volar por el achicharrado de la bateria y el regulador y hay que hacer constar que no fué ‘la caló’… el acor ‘cuervo’ es el de Juan Fco Sixte.
Ya se sabe la clasificación, por el gráfico de ‘Posiciones’ pero no hemos comentado el tema de las tomas, y Juan se proclamó rey de ellas con un total de 190 puntos de los 210 posibles… el dia no era precisamente para las tomas y hubo mas de un tropiezo con el piloto o ayudante y tomas fuera de campo (>100m) que hicieron perder los puntos de toma o de vuelo en algunos casos.
Y curioso que padre e hijo (Ricardo y Gonzalo) obtuvieran los mismo resultados en este menester.
Los puntos obtenidos y por tanto la clasificación general quedó así:
Enhorabuena a los premiados.
Continuará…
F5K + Veleros Térmicos
Muchos hemos oído hablar de los veleros lanzados a mano (Hand Launch Glider -HLG- mas conocido como DLG de Discus) y nos ha llamado la atención su forma de puesta en vuelo y de los que han indagado un poco mas viendo las pruebas que se realizan en un concurso algunos hemos pensado que no es fácil participar o incluso que es difícil.
Nace F5K como una amalgama de las especialidades de veleros térmicos actuales F3J, F3K y F5J y como todas ellas su objetivo principal es encontrar la térmica, el vuelo térmico, pero con matices 😉 … No sólo vamos a estar influidos en la competición por las condiciones meteorológicas en cada momento del día, las pruebas a realizar requerirán de nuestro saber y buen hacer tanto en pilotaje como en estrategia al tratarse de una especialidad multitareas, nada difíciles de volar una vez ‘estudiadas’, lo difícil está en realizarlas 🙂 :).
Dado que mi edad ya no está para los ‘lanzamientos’ pero si me viene bien la proximidad del vuelo de estos ‘bichitos’ (ya comentaré lo de ‘bichito’) me interesé por lo que había oído de la motorización de los mismos y mira por donde Nicolas Ridray tenía uno y practicaba la naciente modalidad.
Este año se presenta en CIAM-FAI la modalidad F5K que adapta las siglas de la que fuera ‘Carreras de Pilón Indoor’ (eliminada por la no práctica de la misma, pese a ser muy divertida, entretenida y siempre practicable al ser independiente de la meteo), con un reglamento por aprobar y que se ha estado practicando en diversas competiciones.
Después de varias y nutridas experiencias, incluido el desastroso servicio dado por CORREOS en el transporte del fuselaje (lo partieron y además no se hicieron responsables de ello pese a estar asegurado) conseguí tener todos los elementos para montar el JI-NR que es como he llamado al ‘bichito’. Dado los precios actuales de los modelos comerciales y las dimensiones de estos modelos es la oportunidad de los aficionados a la construcción de conseguir «Home Made’s» con posibilidades en la competición, ni que decir que extraordinarios para el vuelo de placer.
Casi siempre me gusta tomar nota de los pesos de los componentes de un nuevo modelo (mi libretita es un tesoro para mi) y estos fueron los de los componentes que tenía disponible.
Las semi-alas las cortó José Enrique en cuatro partes cada una usando el perfil Synergy II
El fuselaje, después de ponerle en el compromiso, me lo facilitó Nicolas Ridray compuesto por una parte impresa en 3D para el alojamiento del regulador, batería y receptor siendo además el soporte del motor y el resto en carbono realizado en molde con presión. En impresora 3D fabricó también la ‘H’ y el cono.
Las alas las montaría Justo con los ‘cortes’ de Jose Enrique, y añadiría el estabilizador y el empenaje vertical, aunque éste último al final lo sustituí por uno de un «ipsy Daidalos»
El resultado ya lo visteis mas arriba y sus números:
Para no complicarme mucho con los números usé la app simplificada PredimRC de RC Aero Lab con el resultado que habéis visto mas arriba y aunque la semi-ala está dividida en cuatro partes las dos últimas las unifiqué para simplificar (la diferencia la estimo despreciable).
El reglamento de F5K define el modelo con una serie de características (a falta de aprobar definitivamente) de las que pongo las relacionadas con la construcción:
5.7.2. Definition of the model glider
5.7.2.1. Specifications
Envergadura Máxima 1500 mm
Mínima carga alar 12 g/dm2
Peso máximo en vuelo 600 g
Batería LIPO con voltaje nominal de 3.7 V únicamente
Voltaje máximo a plena carga 3*4.2 = 12.6 V (3s)
Radio del morro con un mínimo de 5 mm en todos los sentidos.
Está permitido cualquier material de construcción.
Cuando voy por estas lineas me llega la siguiente información:
Cuando vea publicada la normativa volveremos a ella con mas rigor, por ahora un repaso superficial…
Como decía es un ‘combinado’ de varias especialidades, se valora el tiempo de vuelo, se penaliza o bonifica la altura, se penalizan las tomas fuera de tu zona asignada y los retos de vuelo cambian, todo ello después un despegue con motor y con un tiempo que define la organización de la prueba el día antes dependiendo de la previsión de viento durante el concurso dada por una app denominada «Windfinder» y a los efectos de alcanzar una altura determinada… (Por la recepción de la noticia de la aprobación de la especialidad y la documentación que adjuntaba esta norma puede quedar en un tiempo fijo de 7″ de motor y lo que dependerá del viento será la NLH ( Nominal Launch Height o altura nominal de partida). Las alturas ‘nominales podrán ser 60, 70 u 80 metros según la media de las velocidades de viento previstas sean de entre 0 y 3m/s, 4 y 6 ó mas de 6m/s, siendo la velocidad máxima permitida para la competición de ocho (8) m/s.
La zona de vuelo/aterrizaje de cada participante es un hexágono de 5m de lado, por tanto circunscrito en una circunferencia de 10 m de diametro
Las ‘tareas’ durante este año han sido cinco
Cuando tengamos el reglamento final volveremos a ellas pero una leve descripción (de las actuales) podría ser:
- A: Cuatro vuelos de 1, 2, 3 y 4 minutos (en diez minutos)
- B: Último Vuelo (Max 5minutos y tres intentos en siete de trabajo)
- C: Todos arriba, último abajo, 4 minutos máximo (Tres vuelos máximo)
- D: Tres vuelos de 3, 3 y 4 minutos en 10 minutos (sin orden)
- E: Poker… Un máximo de tres vuelos para alcanzar o superar hasta tres tiempos objetivo puesto por el competidor
Se debe volar un mínimo de cinco (5) rondas cada una con diferentes tareas para que la competencia sea válida.
Algunas cosas difieren de las otras especialidades mencionadas, por ejemplo los «Re-Flights» sólo serán concedidos por errores de la propia organización. El choque de dos modelos en vuelos no será motivo de repetición del vuelo y no habrá tampoco penalización para ninguno de los intervinientes. Las reglas locales pueden usarse solo por problemas de seguridad en las áreas de vuelo locales, pero no para cambiar las tareas.
Ya definí un poco mi FrankensF5J pero no comenté su interior…
Como fin de este primer acercamiento al F5K pongo el resultado de mis vuelos el segundo día de pruebas y último 😦 por ahora.
Y la gráfica puede explicar un poco lo de ‘bichito’… Pese a su poco peso y carga alar no tiene nada que ver su vuelo con el de un «50g» es como comparar (teóricamente, porque no he volado en ninguno) el pilotar un Spitfire con una Dornier DO 27 jejeje
Continuará…
GliderKeeper, primer vuelo
Hoy por fin he usado por primera vez mi GliderKeeper y no por falta de ganas de hacerlo antes, pero….
Aunque las instrucciones aconsejan como primer paso ‘conectar’ el GliderKeeper al teléfono/ordenador mediante su facilidad ‘wifi’, como culo inquieto que soy no quería demorar mas el uso ya lo había hecho bastante, y por otra parte usarlo como viene de fábrica pensé que tampoco era mala prueba,,,
Normalmente, en los vuelos de entrenamiento no tengo el regulador conectado al receptor a través del altímetro, por otra parte, y como dice el reglamento, llevo conectada una “Y” al canal de motor del receptor
Y uso un conector para el regulador y otro para el altímetro; lo hago así porque vuelo con el FW FAI en el altímetro y de esta manera puedo arrancar el motor cuando quiera y además cuando aterrizo siempre puedo ver la primera “altura de partida”. En los concursos solo tengo que desconectar el regulador de la “Y” y conectarlo al altímetro quedando éste intercalado ante el receptor.
A esa “Y” le he conectado otra para poder poner dos ‘chismes’ (el ALTIS V4 y el GliderKeeper) sin tener que intercalar ninguno entre el regulador y el receptor
No estaba muy seguro de cómo funcionaría el GliderKeeper sin primera conexión al móvil/ordenador pero mi temor estaba totalmente infundado… ha funcionado perfectamente desde el primer vuelo y espero que después de realizado el protocolo de conexión wifi con el móvil y/u ordenador siga haciéndolo igual.
El primer vuelo fue un poco de prueba y el resultado me encantó:
Suelo ‘auto cronometrarme’ los vuelos de entrenamiento y presto una atención relativa al momento de la parada del crono, hoy me había propuesto parar el crono como si estuviera cronometrando en un concurso (con la máxima atención y exactitud)… los dos lo hicimos bastante bien, el Gliderkeeper y yo, jejejeje.
En cuanto a la altura, en muy pocas de las muchas pruebas que he realizado con diferentes altímetros (incluso de la misma marca) las alturas coincidían en las décimas, en este caso la diferencia son dos décimas (79.9 vs 80.1).
En el segundo vuelo ya con total confianza (que conste que siempre que estreno ‘algo’ tengo un poco de ‘cangelo’ en el primer vuelo), decidí subir un poco mas
En el tiempo seguimos coincidiendo y la diferencia de alturas (151.6 vs 152.6) puede seguir considerándose no importante.
Cambio de pila y tercer vuelo…
Aquí me retrasé en la parada del crono, eso de manejar el freno y el interruptor de parada no se me dio bien esta vez, aunque la diferencia no puede considerarse excesiva habida cuenta que GliderKeeper no muestra decimales en los segundos (que no son tenidos en cuenta en competición y podría mostrar 8:33.9, por ejemplo). Cuando acceda a los datos almacenados en GliderKeeper comprobaré lo comentado anteriormente entre paréntesis. Las alturas vuelven a ser muy parecidas.
Despegamos para hacer otro más…
Nuevo acierto en el tiempo de vuelo e insignificante diferencia en las alturas de partida. Ya van cuatro vuelos.
Descansito, cambio de pila y… al aire de nuevo
Iba a aterrizar procurando hacerlo dentro del tiempo de trabajo pero al final decidí retrasarlo para ver que marcaría el GliderKeeper; teóricamente en concurso un crono de vuelo no puede llegar nunca a 10’, habida cuenta que se tiene que despegar después de la señal y tocar antes de ella para que el vuelo no tenga penalización. En este caso la toma puntuaría cero.
Las alturas coinciden exactamente en este caso (y los tiempos aunque excedan los 10’).
Me quedaba otra prueba, de modo que de nuevo al aire…
Dado que para la próxima competición (Linares) se ha anunciado que el FW podría ser permitiendo el arranque ‘de emergencia’ se lo había cambiado al Altis V4 y la verdad es que no me había preocupado de saber el instalado en el GlederKeeper, era el momento de comprobarlo; si tenia FW FAI debería marcar la altura de partida, si el FW era permisivo con el ‘rearranque’ marcaria » —.– «.
En un momento determinado del vuelo y aprovechando para hacer alguna foto procedí al arranque del motor… las fotos merecieron la pena
La prueba dio respuestas concretas…
Efectivamente ambos altímetros ‘marcaron’ el arranque ‘de emergencia’ dando como altura de partida “ —.– “. En el tiempo de vuelo volvimos a coincidir.
En resumen… Muy contento de las pruebas y aunque no serán las últimas auguro que nos vamos a llevar bastante bien el GliderKeeper y yo. Me ahorrará estrés en el momento de la toma para controlar el tiempo de vuelo y auguro un excelente ayudante para los concursos en los que los ayudantes humanos escaseen.
Cuando acceda a los datos de ambos altímetros, si lo veo interesante es posible que haga otra publicación y casi seguro que lo haré cuando realice unos vuelos después de que comunique el GliderKeeper con mi móvil.
NOTA: (Si se quiere ampliar alguna foto, situar el cursor sobre ella, pulsar botón derecho y elegir «Abrir imagen en una pestaña nueva»)
Añadido: Se ha publicado en RC Group, casi coincidiendo en el tiempo, información mas extensa, mas ‘profesional’ en:
https://www.rcgroups.com/forums/showthread.php?3694849-GliderKeeper-F5J-Timing-Device-Review
MASTERS-2020. Nuevo Boletín
En la web oficial del MASTERS se ha publicado un nuevo boletín referido a la convocatoria de este raro año 2020 (en lo relacionado con el deporte).
Puede verse en: https://f5jmasters.com/bulletin-4-2020/
Algunos recuerdos:
Cronos y Podios 2017, 2018 y 2019
3º Prueba de Liga Catalana F5J FAI 2020 F5J. Club modelismo Tàrrega. Por JJBoullosa
Por fin después de esta terrible peste podemos reunirnos para practicar nuestro hobby y vernos, cuatro meses de parada y gracias adiós ninguna baja, continuamos nuestra Liga F5J 2020, como ya estamos en periodo de vacaciones algún piloto no ha podido asistir, aun así 14 pilotos con muchas ganas y con la estimable ayuda del siempre dispuesto Club Modelismo Tàrrega que tanto nos apoya en F5J como otras especialidades, con sus pistas de vuelo, auto cros y unas estupendas instalaciones.
Juan Pérez en pleno montaje Francesc Mora Preparando para trimar
Después de los saludos (manteniendo en todo momento las normas de seguridad covid-19) Montamos nuestros veleros e hicimos los pertinentes vuelos de prueba y trimado, colocamos 7 bases, una mañana con una temperatura agradable de 23º y viento flojo del suroeste, cielo azul y un montón de térmicas !! luego todo fue a mas , menos el viento siempre flojo permitiendo aterrizajes de precisión …para los precisos…jejeje
Así que dejamos todo preparado, y almorzamos a la sombra para coger fuerzas para la jornada, gracias al club por el almuerzo y logística.
Llegadas las 10h en punto todos a sus puestos…Comienza la competición
La falta de competición se notó en algunos pilotos y veleros, con diversos percances, servos que se rompen, algún golpe, algún fallo estructural, vamos que la falta de competición se dejó notar, aunque los más competitivos rápidamente subieron en la clasificación manga a manga.
1º Nicolás Ridray, pleno 5000 puntos intratable, con cortes muy bajos 52m la primera manga y 31m la última y siempre con 1000 puntos, para quitarse el Sombrero, con un Volo ligero en sus manos fue incontestable.
Nicolás Ridray
2º Josep Almasque, con 4521 puntos Muy regular durante toda la mañana con cortes moderados y el ultimo de 78m , no cometió fallos y siempre cogió su térmica, volando su Vinco con perfección .
Josep Almasque
3º Eduard Famadas Robert, 4697 puntos arriesgo con cortes de 75 y unos más por debajo de los 100m , aun chocando en plena térmica su Infinity con Baldi , pudo acabar la manga y sacar su Xplorer , a pesar del incidente ,arriesgo en los cortes bajos, llevándose este meritorio tercer puesto.
Eduard Famadas
Les siguieron 4º Daniel Prats Beltrán con 4560 puntos, un mil, cortes entorno a los 100m con un Vinco que lo vuela y vuela de maravilla, seguido de 5º Jordi ciervo martí , con 4308 puntos realizo una mañana muy buena con su Kappa, todos sus vuelos buenos fue perdiendo puntos por la altura de corte.
Detrás todos fuimos teniendo nuestros fallos que pagamos en la clasificación, de pilotaje, incidencias técnicas un poco de todo, pero una gran mañana de F5J por todo, clima, térmicas, compañeros y esperando seguir así.
Juan Jose Boullosa Jose Luis Marquez
Francesc Anton Mora i Calmet

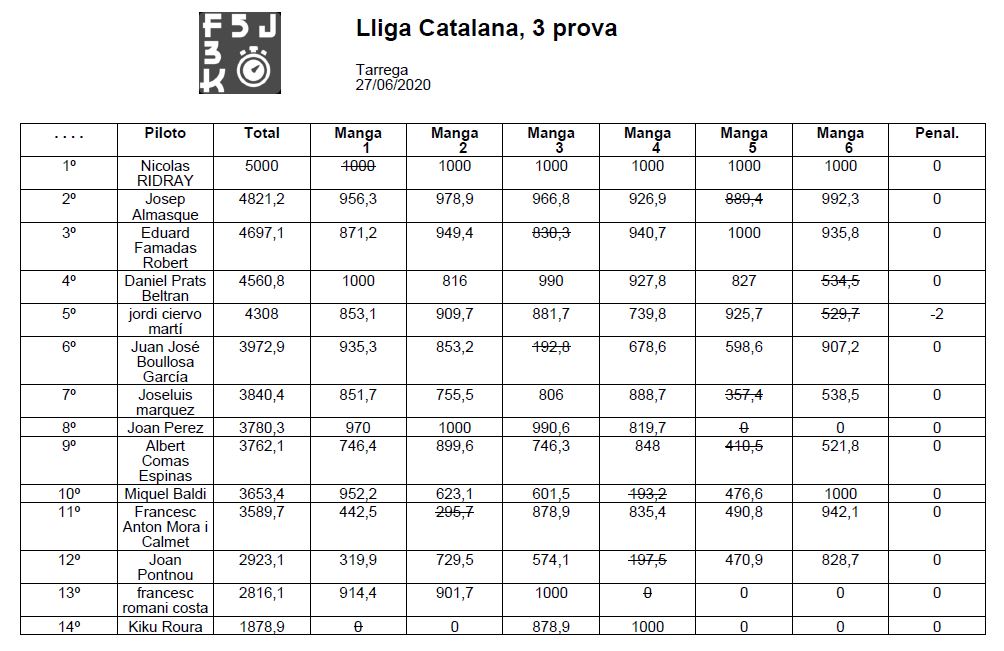

Clasificación general
3º Eduard Famadas 1º Nicolás Ridray 2º Josep Almasque
¡Felicidades al Pódium ¡
Saludos a todos los F5Joteros y hasta el próximo concurso
Boullosa , Tàrrega a 27-6-2020
¿GliderKeeper?… Por Sergio Martinez y Javier Hernandez.
GliderKeeper es un nuevo altímetro que intenta dar un paso adelante en la utilización de estos dispositivos en el campo de vuelo.
Ha nacido para ayudar a mejorar nuestra experiencia en los entrenamientos pero también en las competiciones. Igualmente es un poco resultado de nuestra conclusión de que hoy en día el mejor dispositivo de visualización que podemos tener en campo ya está en nuestros bolsillos: nuestro teléfono móvil. Difícilmente un accesorio de aeromodelismo va a poder tener una pantalla de la calidad de nuestros móviles.
Todos los detalles técnicos los podéis encontrar en https://gliderkeeper.com/, el jolgorio social en https://www.facebook.com/GliderKeeper y el comercial en https://mahmoudi-modellsport.eu/gliderkeeper.
Lo que más hace falta en los campos de vuelo y competiciones de F5J es algo que nos ayude en el tema de la medida de la duración del vuelo. Sobre todo porque exige una dedicación muy costosa en tiempo, en cualificación y en disgustos. Esta es la primera necesidad que viene a suplir GliderKeeper.
Como quiera que sea, el cálculo del momento del lanzamiento y el cálculo del instante de aterrizaje no están exentos de subjetividad, aunque el reglamento sea muy claro. Si hubiera un sistema automático que lo calculara… esto sería maravilloso. Y ni que decir tiene los fallos humanos y mecánicos de los cronómetros que usamos…
Para esta tarea GlidekKeeper dispone de un acelerómetro, que evalúa el momento de contacto con el terreno del modelo.
El momento de despegue se evalúa desde el momento en que el mando de gases se adelanta: momento de difícil discusión, y que coincide con el momento de cálculo de tiempo motor. La evaluación del momento de suelta del modelo es un infierno de vibraciones y posibles orientaciones y maniobras que el piloto pueda hacer. Alguien podría decir que se toman tiempos más largos que “el tiempo oficial” pero eso casi que va en contra del propio piloto ya que dispone de menos tiempo de motor en el aire…
No obstante la detección numérica del momento del aterrizaje nos pareció que iba a generar “subjetivas” discusiones al respecto en acaloradas competiciones… Es por eso que el proyecto de GliderKeeper incorpora la capacidad “instantánea” de auditar el tiempo de vuelo permitiendo visualizar en ese mismo instante el perfil de vuelo y acordar con los jueces éste en caso de algún tipo de disputa.
A partir de ese momento se abren toda una serie de posibilidades en el equipo para el usuario y la organización de los concursos. Desde obviar la necesidad de subirse el altímetro a casa por las tardes, hasta poder cambiar el modo de competición en el campo. No es que no haga falta un ordenador nodriza para ello, es que el ordenador es tu teléfono móvil y los cables se han sustituido por una conexión Wi-Fi, hace tiempo ya que en casa no tenemos los cables…
Escribiremos más artículos. Pero si tenéis alguna duda o pregunta o incluso alguna sugerencia podéis encontrarnos en support@gliderkeeper.com
El próximo Martes día 28 de Abril a las 18:00 daremos un vídeo en directo en el canal indicado mas abajo, para daros un primer contacto con el equipo, dado que estos días está complicado.
Podéis también suscribiros a este canal en donde iremos actualizando cosas:
https://www.youtube.com/channel/UCCRg23oLF2vhCv0nc2rI-mg?view_as=subscriber
A cuidarse todos! Sergio y Javier
ANOTACIONES AL ARTE DE ENFIBRAR ALAS CON NUCLEO DE POREX CON VACIO. Recopilado y escrito por Juan Pérez.
ANOTACIONES AL ARTE DE ENFIBRAR ALAS CON NUCLEO DE POREX CON VACIO
Información recopilada del trabajo realizado por el Maestro Antonio Coronilla.
Lista de Materiales para trabajar la fibra (no esenciales) pero recomendados
- Resina de Laminar + Catalizador
- Guantes
- Pinceles
- Rodillo de pelos y de goma.
- Espátula (tarjetas de crédito viejas sirven)
- Tijeras
- Cutex bien afilado
- Vaso o recipiente para hacer la mezcla de la fibra y agitadores.
- Masilla tipo Aguaplast Pluma o LIteplast
Útiles de Limpieza
- Acetona
- Papel de cocina
Material deseable
- Bomba de Vacío
- Vacuoestato
- Bolsa para hacer vacío y sus accesorios (Válvula, sistema de cierre)
- Alguna forma de mantener en calor la pieza cuando este envasada (ayuda mucho)
- Desmoldeantes, cera es lo más deseable pudiendo usar también Alcohol polivinílico, Vaselina
- Mesa grande plana y limpia
Materiales usados para laminar, Soporte.
- Mylar, va muy bien el de 350 micras de RG https://shop1.r-g.de/en/art/390403
- Acetato (Bricomart) de 2.5 décimas
- Film de polipropileno
- Film de polietileno para separar las piezas de la bolsa de vacío de 0,1 décima
- Para tubos de cola va muy bien el film de poliéster de 0,1 décima
METODO
Además de tener las piezas de tejido ya cortadas y preparadas deberemos también preparar el material escogido para poner entre la fibra y el núcleo y que a posteriori nos dará el acabado de la pieza.
Si optas por usar Mylar como si optas por usar PVC, plancha de polipropileno o cualquier otro es recomendable que se limpie bien y se encere siguiendo estos consejos. Aunque el probar cada uno su sistema es lo más adecuado.
- El mejor acabado se obtiene usando solo cera de desmoldear
- El mylar con una mano de cera y posterior pulido no necesita más y es el que mejor resultado da.
- El polipropileno y otros materiales deben de tener un buen tratamiento de desmoldeante
- Se puede usar alcohol polivinílico que va muy bien pero el resultado es algo inferior en la calidad del brillo.
- Se puede incluso utilizar una mezcla de ambos
- Incluso hay quien usa vaselina (protección labial) con buenos resultados también
- El Mylar para que cierre bien en el borde de ataque convendría fresarlo un poco a unos 15mm en el borde de ataque y por encima no en la parte interior donde toca el tejido impregnado. Eso facilitara el cierre si lo que se quiere tiene forma redondeada, por supuesto laminados planos esto no es necesario.
Lo que se describe a continuación es una idea general para hacer una laminación en un núcleo de foam sin más. Para casos específicos en alas y piezas especiales hay que tener en cuenta cosas particulares de cada caso, las opciones son variadas, así como lo son las piezas. Mas adelante encontraras un ejemplo.
Colocamos el tejido que queramos laminar sobre el soporte que hayas escogido. La pieza debe de ser justa en el bode de ataque, pero unos 5mm más larga en el borde de salida para después poder hacer un corte fino. El tejido debe de estar cortado a 45º
Aplicamos la resina sobre el tejido a usar, con espátula, con rodillo de pelos, con pincel a gusto. Nos aseguramos que impregnamos bien la pieza de tejido, lo esparcimos bien asegurándonos que todo está repartido por igual. Una vez hecho esto, ponemos papel de cocina sobre el tejido y con ayuda de un rodillo lo aplastamos para retirar el sobrante de resina además de que nos ayudara a acabar de esparcir bien la resina en la fibra.
Máximas:
- A la fibra no puede faltarle epoxi. Si creemos que le echamos demasiado después se retirará con el papel de cocina, si le echamos de menos no podrá ser arreglado.
- La mezcla de resina endurecedor tiene que estar muy bien medida, la tolerancia a mayor cantidad es tolerable a cantidades pequeñas NO.
- Dar mucho y luego quitar todo lo que puedas.
Pasamos al paso siguiente que es situar la pieza de porex que vayamos a laminar teniendo en cuenta de que si se trata de un ala o estabilizador el borde de ataque estará lo mejor en línea posible con el tejido para que cierre bien y ajustado. El borde de salida se debería de dejar unos 5mm más largo para así poder hacer un corte fino. Si la pieza de porex lleva tejido preinstalado, como borde de ataque bisagra refuerzos etc., humedecer los mismos con resina antes de ponerles encima el tejido de acabado final.
Una marca o cualquier cosa que nos ayude a identificar las caras de la pieza siempre va bien.
Una vez colocada la pieza sobre el tejido intradós y extradós ponemos un poco de cinta de carrocero para sujetar ambas piezas y que no se mueva la pieza de porex del interior.
Se coloca la pieza en la bolsa de vacío y se recomienda poner de una a dos capas de papel de cocina por encima y por debajo de la pieza y teniendo en cuenta que debe haber continuidad entre el papel de debajo de la válvula y el que se pone arriba y debajo de la pieza a fabricar.
Para que el vacío se produzca igual en todas las zonas de la pieza. Asegurar de que la presión es buena. En este caso el vacío.
En la imagen no se cumple lo de la comunicación entre la válvula de la bolsa y la pieza, es un ejemplo.
Presión de vacío diferente según material para Porex vulgar de bolas, máximo 0,12 Bar para los porex duros podemos llegar a 0,900 bar le damos una tolerancia de arranque de bomba de 0,20 es suficiente. No pasar de -0,25.
Poner la cama del núcleo arriba y abajo y FUERA de la bolsa, con algo de peso, ayuda a estabilizar.
Cuando se cura una pieza en horno es para conseguir antes todas sus características mecánicas pero el epoxi una vez mezclado empieza la química a trabajar.
En cuanto a temperatura/temperaturas de curado/post curado y sus tiempos hay que seguir las instrucciones del fabricante, porque hay muchas formulaciones.
Para dar una idea de la importancia de la temperatura os ponga una tabla de uno de los fabricantes de resina
La única diferencia es que depende de cada resina puede incluso tardar una semana en tener todas sus características mecánicas pero para desmoldear dependiendo de la temperatura algunas piezas se puede a las 24 y otras a lo mejor necesita 48 h.
Importante leerse la ficha técnica de cada material.
Para contener a la pieza con calor se puede hacer de muchas maneras, pero algunas veces una simple caja de cartón y un calefactor es más que suficiente.
Otra cosa a tener en cuenta es la humedad relativa del local o lugar donde estemos laminado, porque también influye en el curado de las piezas.
Es un factor a tener en cuenta, pero no por eso tenemos que pensar que no saldremos adelante, conocerlo y tenerlo en cuenta pero no renunciar a trabajar porque por ejemplo vivamos o tengamos el taller con humedad alta.
Se pueden hacer piezas al aire laminando sobre el núcleo de foam con la resina y un rodillo y se obtienen también buenos resultados.
Y que con una buena capa de pintura y/o vinilo queda bastante bien en modelos que quizás tampoco nos exija un acabado exquisito en calidad o peso.
Modelo realizado por Gaspar Mateu
CASO PRÁCTICO PARA REALIZAR UNA ALAS DE UN MODELOS DE 50 GR.
Una lectura a este post de miliamperios hecho por Miquel Baldi ayuda muchísimo:
https://www.miliamperios.com/foro/milvus-mi-nuevo-f5j-271719?highlight=milvus
La preparación del núcleo es esencial. Lo primero que le vamos a realizar es una limpieza exhaustiva del mismo. Cuando este material se corta siempre queda un pelo que apenas se ve y un velo por encima del núcleo. Este material se debe de retirar a conciencia.
Hay que prestar mucho cuidado al realizar esta tarea puesto que todas aquellas marcas que le hagamos al material, es muy fácil dañar el núcleo con una simple uña, (y es muy fácil hacerlo) las marcas quedaran a la vista una vez hayas laminado. Un paño húmedo puede servir.
Al núcleo o Ala que vamos a trabajar le vamos poner todos los accesorios que lleve y nos referimos a largueros, pasos de cables, cajas de servo, bisagra de alerones si lleva etc.
Toda esta preparación la hacemos por pasos y marcando bien el lugar donde lo vayamos a poner para después localizarlo por encima de la piel si utilizamos carbono. Si utilizamos una piel en fibra al ser transparente no tendremos ese problema. La fabricación de estos accesorios merece otro capítulo. Hablemos simplemente de la colocación sobre el núcleo.
Las piezas de refuerzo, los refuerzos en el borde ataque los largueros si son en tejido unidireccional todo ello se colocará en su lugar previamente. En particular el borde de ataque tanto si es de carbono como si es fibra se puede situar bien para que no se mueva usando cola en barra ya que se lleva bien con la resina y permite ir colocando el tejido lentamente y bien centrado.
Si lo que quieres es poner un larguero hecho con tejido de unidireccional hay que abrir un pequeño canal en donde colocaras este tejido con el hundimiento del grosor del tejido para que después no quede abultado al laminar. Fabricar un útil con lija ayuda bastante y ayudado por reglas queda perfecto.
Taco de lija muy fina para hacer los canales del refuerzo del ala. Diferentes anchos y poniendo grosor con celo hasta dejar la profundidad que deseemos marcar sobre el porex.
Para hacer un agüero a lo largo para el paso de cables un útil va fenomenal, os muestro el que utiliza Antonio Coronilla.
Como le gusta decir a él, cada maestrillo tiene su librillo, pero siempre es bueno ver lo que hacen los que ya llevan tiempo desarrollando esta técnica y para eso el motivo de este manualillo.
Aquí os pongo un ejemplo del laminado de un ala que ha realizado Antonio y que gentilmente nos ha dado, lo encontrareis con las fotos y los textos tal y como lo ha realizado el.
Preparados para laminar
Vamos a partir de unos núcleos Porex cortados con el perfil escogido. Existen muchos tipos desde el más básico de bolas blancas, que son más ligeros, a los nuevos materiales extruidos con acabados más finos de múltiples colores según fabricantes y densidades.
Se encuentran en almacenes de la construcción y en lugares como Leroy Merlín, etc. Hasta incluso si tenéis una obra cerca de casa y amablemente les pedís una plancha, seguro os la dan 😉.
El presente manual no estaba pensado para hablar de este tema, más bien os deja a vosotros la libertad de escoger el material que os venga mejor y como cortarlo.
Dicho esto, nos metemos en faena partiendo de estos núcleos cortados a los cuales lo primero y antes de laminar le tenemos que dar una preparación, como dijimos al principio, de limpieza, sobre todo. Lo preparamos para ponerle un larguero, una caja de bayoneta, así como el agujero de paso de cables.
Con las herramientas que os hemos mostrado antes.
Le pondremos los refuerzos que deseemos con tejido más resistente y mayor gramaje, esto hay que estudiarlo bien y colocar los que sean realmente necesario para no carga mucho el en peso el modelo cosa que hay que tener siempre presente.
Los refuerzos de kevlar y otras fibras que queramos usar los pegamos en papel bizcocho (papel de horno) con cola 3M77 de forma que cuando los cortemos no se deshilachen mucho, al situarlos donde queramos retirar el papel.
Los agujeros/canales de paso de cables a los servos una vez hechos y extraído lo quemado se deberían de rellenar por el corte que hemos producido, para ello introducimos un redondo del diámetro que hayamos hecho la canal, aconsejable de unos 3 mm y por la apertura a lo largo rellenaremos con masilla del tipo aguaplast Pluma. Incluso con esta masilla también la usaremos para retocar las uniones del núcleo si fuese necesario y si las hubiera y aquellos defectos de poca importancia producidos por el corte.
Empezamos.
Unos guantes de nitrilo para protegerse las manos son ideales.
Hacemos la mezcla del epoxi y la pasamos mejor un plato o recipiente grande para poder mojar bien el rodillo en caso de se use esa herramienta.
Comenzamos a impregnar la fibra que estará situada sobre el mylar (o el material escogido)
Fibra ya impregnada
Ponemos alguna cosa para decorar en el Ala que se transparentara.
En este caso hemos puesto Papel de seda, se puede comprar en librerías y existe en varios colores
Pasamos a quita el exceso de epoxi colocando papel de cocina encima de la pieza ya impregnada.
Nos ayudamos de un rodillo dura y apretamos bien.
Una vez acabado de hacer esto le damos la vuelta a la pieza y le recortamos todo el sobrante del tejido alrededor del mylar.
Limpiamos el Mylar de la posible resina que haya pasado
Cogemos el ala y le damos resina al borde de ataque, los refuerzos que hayamos puesto y al carbono que hemos puesto a modo de larguero o refuerzo, también damos epoxi al borde salida.
Una vez acabo esto pasamos un secador para eliminar el posible polvo que exista en la pieza a laminar.
Retiramos el papel de absorción. Importante revisar las imperfecciones y repasar si fuese necesario
Vamos a colocar el plástico con el tejido encima del ala, Intentado alinear para que el borde de ataque quede bien ajustado en su lugar.
Con cinta de carrocero ponemos varias grapas alrededor para fijar el plástico a la cama del ala.
Tiene que quedar muy bien sujeto
Colocamos el plástico que nos protegerá la bolsa de vacío encima de la pieza.
Paso siguiente, metemos el conjunto dentro de la bolsa de Vacío.
Una vez seguros de que todo está en su sitio cerramos la bolsa de vacío por detrás y metemos el papel de cocina entre el ala y la válvula de aspiración para que corra el vacío.
Y cerramos la parte delantera. Se puede usar varios sistemas aquí vemos uno sencillo, se trata de una U en aluminio donde situamos la bolsa y después la ajustamos con un redondo de goma que ajusta perfectamente proveniente de la junta de una olla exprés.
Asegurar bien después dándole unas vueltas al aluminio y la bolsa y con una simple pinza sujetar el conjunto.
Ponemos en marcha la bomba de vacío y comprobamos que todo queda bien alineado y que la bolsa reparte bien el vacío por toda ella. Ponemos algo que ayude a inmovilizar todo. Y a esperar 24 horas
Una vez comprobemos que la bomba mantiene el vacío y que todo marcha bien, arropamos al » bebe» con una manta eléctrica, porque estamos en invierno y el epoxi nos lo agradecerá.
Preguntamos a Antonio para que nos diera algún que otro detalle en cuanto a la decoración. Se pueden pintar los mylar por dentro antes de la laminación, con ellos se consiguen resultados muy buenos, al sacar la pieza la pintura se transfiere a la fibra. Recomendación es hacerlo con acetato transparente y pintura en spray ya que mirándolo al sol podemos ver el que el reparto de la pintura este homogéneo.
Pasadas 24h sacamos la pieza de la bolsa de vacío con este resultado. Y ¡ojo! no quitamos el mylar de la pieza
Damos la vuelta la pieza y seguimos con el mismo procedimiento anterior para laminar esta cara del ala.
Le ponemos el refuerzo de la caja del servo, marcamos el alerón y ponemos la bisagra. En el caso de un velero de 50 gr. el Peelply es suficiente, existen otros materiales es libre de poner lo que cada uno crea conveniente según su experiencia.
El proceso de colocar la fibra, la decoración y pasarlo a la bolsa esta explicado anteriormente y es exactamente el mismo. Veamos el resultado…
Conviene dejar las protecciones en las alas 24 horas más, el curado del conjunto lo agradece y si le seguimos poniendo algo de calor mucho mejor.
Ha llegado el momento de desproteger el ala realizada de sus protecciones y ver el resultado.
Poco a poco y sin tirar demasiado vamos levantando la capa de plástico.
El resultado será espectacular como la foto donde el brillo es superior.
Una vez el ala libre tenemos que cortar los sobrantes de la tela y de la resina en el borde de ataque.
A la hora de cortar el sobrante, primero poner cinta de carrocero, luego medir y poner marcas, después fijar mediante cinta de carrocero la regla y por último cortar el sobrante con cúter muy afilado dando las pasadas que hagan falta, pero sin presionar.
Una vez cortado el sobrante fijaremos con lija fina los bordes para no cortarnos.
Si ampliamos la foto veréis perfectamente el borde de ataque en carbono.
Aseguramos la regla para que no se mueva, es conveniente que sea metálica. Utilizamos en este corte siempre una cuchilla nueva, y hacemos el corte en varias pasadas. Y el corte transversal lo hacemos con una sierra de costilla o similar de diente fino.
Pasamos la regla metálica a la parte superior y la situamos donde previamente habíamos marcado el alerón. Con la ayuda de un disco de corte (importante esto) y vamos dando pasadas, hasta que el alerón se mueva con suavidad.
Hacer tantas pasadas como sean necesarias para conseguir el efecto deseado. Hasta que creamos haber conseguido la suavidad necesaria para que el servo trabaje el alerón sin excesivo trabajo cuidando mucho de no cortar la bisagra.
Existen varias posibilidades, la que explica aquí es una de ellas, dependerá de cada uno cual de ellas utilizar. Esta es una forma quizás mas laboriosa que una mecanizada pero su resultado es más que correcto.
LAMINADO DE LOS ESTABILIZADORES.
Partimos de unos núcleos ya cortados a los que previamente les habremos puesto los refuerzos que hayamos creído conveniente. Así como la bisagra en el caso de que hayamos decidido poner partes móviles, cosa mas frecuente en el estabilizador de profundidad ya que puede ser que sea también de forma pendular.
A los núcleos les vamos a aplicar la misma técnica que la explicada con las alas, no existen diferencias dignas de mención, solo hay una a la hora de poner la pieza dentro de la bolsa de vacío.
Podemos pensar que al tratarse de una pieza más pequeña en laminar las dos caras al mismo tiempo. Si optamos por ello solo tener en cuenta de que la cama del núcleo la debemos de dejar fuera de la bolsa de vacío para que cuando la sometamos a vacío el apriete de la pieza lo haga bien repartido y en ambas caras. Así que la cama la situaremos fuera y apoyaremos el núcleo en la misma.
A los refuerzos se les pone epoxi cuando se va a enfibrar.
Pero al borde de ataque se les da una pasadita con el rodillo bastante antes para que cuando vamos a enfibrar esa parte este ya dura.
Resultado una vez acabado de laminar un timón de dirección el procedimiento para cortar la parte móvil es exactamente la misma que la del corte del alerón.
Aquí podéis ver unos estabilizadores de profundidad usando el mismo sistema de laminación con resultados excelentes.
LINKS DE INTERES
Tiendas de composites:
https://www.fibermaxcomposites.com/shop/
https://www.r-g.de/en/home.html.
https://www.sagristaproducts.com/
Tiendas para núcleos:
MASTERS-2020, aplazamiento
Siendo consecuentes con las instrucciones dadas (relacionadas con el «coronavirus»), se ha publicado un nuevo boletín en la web del MASTERS: https://f5jmasters.com/bulletin-2-2020/
Podemos acceder al boletín aquí : Bulletin_2_2020
Esperamos que con esta antelación los inconvenientes se minimicen y podamos disfrutar todos a finales de septiembre de este estupendo evento.
Seguiremos informando respecto a organización, premios y también de novedades técnicas
F5J en España
