Velero semiescala ASG-29 (F5G) por José Manuel Mesa Aznar… 1

En una serie de entregas conoceremos a fondo el ASG-29 de Royal Model, un velero semimaqueta de 4 m de envergadura y apto para su uso en la especialidad F5G.

La estregas estarán divididas en:

  1. Descripción del modelo y compra.
  2. Construcción
  3. Vuelo




Foto del modelo poco antes de la toma después del primer vuelo

Parte 1ª Descripción y Compra

1. Descripción del avión

El modelo es un velero fabricado por la empresa checoslovaca Royal Model (http://royal-model.sweb.cz/asg-29.htm) semiescala 1:3,75 del modelo real, que tiene una envergadura de 15 m y es válido tanto para vuelo térmico como de ladera, en nuestro caso vamos a terminarlo con idea de participar en la modalidad F5G (Grandes Veleros con motor eléctrico).

Sus especificaciones son:

  • Envergadura 4000 mm
  • Longitud 1720 mm
  • Peso en vacío con el material que viene de fábrica. 3500 g
  • Perfil alar HQ 2,5/14
  • Superficie alar 64 dm2
  • Peso del fuselaje 800 g
  • Peso de las alas 900 g/u
  • Peso hardware 700 g
  • Controles Ale, Flaps, Fre, Prof, Dir.

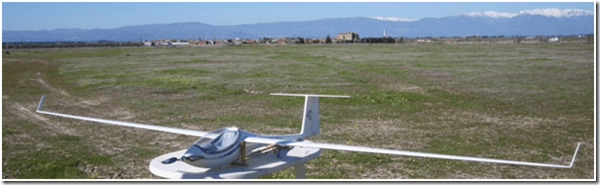

Preparado para el estreno

2. Coste del avión.

El precio de catálogo es de 549 € pero se consiguió en la tienda PP RC Modellbau por 489 €.

Durante la compra, realizada por internet, se añadieron inicialmente 35 € de gastos de envío.

Cando se fue a procesar el pedido, se recibió un correo de la tienda matizando que el coste del envío era mayor, 180 € y pidiendo instrucciones si se seguía para adelante o se anulaba el pedido.

Puesto en contacto con el dueño, se consiguió un envío por otra empresa abaratándose los costes a 135 €. Por lo tanto el coste total fue de 624 €.

3. Resumen de los costes totales

Artículo

1 Avión (con portes)

624,0

2 Motor Hyperion HP-GS3032-08 Incluido soporte trasero

49,5

3 Regulador Tiny, Light 110A, 4S ESC with 4A BEC Incluido programador

33,5

4 Cono

8,5

5 Palas 18/9 de Aeronaut

13,0

6 Palas 17/9 de Aeronaut

12,0

7 Servos KNM Alerones y Flaps KST Digital Servo for Glider Wing DS125MG 28g/ 7kg/ .12 sec

104,0

8 Servos Frenos Turnigy TSS-10HM Digital Micro Servo 2.2kg / 10g / 0.

7,5

9 Servos Timón Profundidad Turnigy TGY-778MG Alloy Case Digital Slim Wing Servo (Metal Gear) 23g / 5.5kg / .10sec

26,0

10 Servos Timón Dirección KST Micro Digital Servo DS115MG 21g/ 3.0kg/ .06

20,0

11 Kit fijación ala de Aeronaut

29,5

12 Conectores eléctricos alas. 9 pines

8,0

Total

935,5



4. Contenido de la caja

La caja, de dimensiones considerables, superaba los 3,25 m que hubiese permitido su envío económico.

Cuando accedí al interior pude descubrir un embalaje impecable y bien protegido que impedía que el velero hubiese sufrido daños durante el transporte.

Pep, el dueño de la tienda alemana me escribió un email para que le confirmase la recepción del modelo y su correcto estado.

En total el velero tardo cuatro días desde que fue enviado desde Alemania. Ya en casa prepare una mesa para ir poniendo el contenido de la caja, quedando como se muestra en la figura

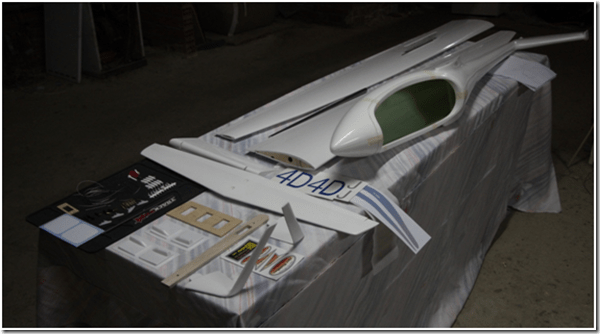

Contenido de la caja


Las alas viene muy bien enteladas no siendo necesario un planchado adicional.

Los aerofrenos son de aluminio y ya vienen instalados en el ala, la parte exterior está entelada haciendo juego con el ala, el funcionamiento es perfecto, libre de rozamientos.

Hay que tener cuidado en el interior del fuselaje, porque hay bordes de fibra de vidrio que pueden causar cortes o incrustación de espinas de fibra.

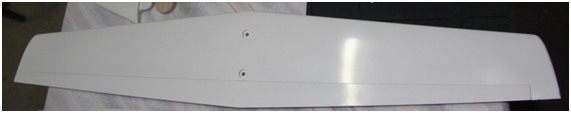

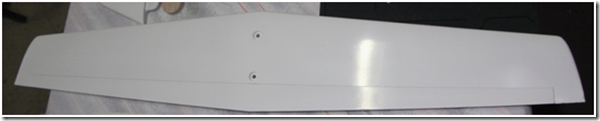

Timón de profundidad, winglets y hardware

Solo se echó de menos una cabina más detallada, pero viene preparada para que cada uno personalice su avión, y es perfecta para la competición (F5G). El kit del interior de la cabina se compró aparte.

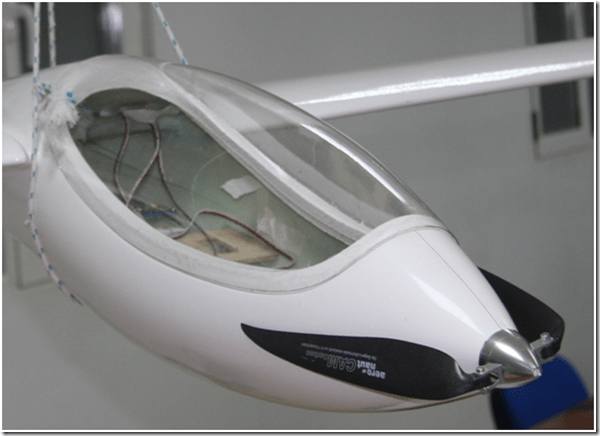

Cabina de serie

Esta se compró directamente a Royal Model y costó 40 € (25 € de la cabina y 15 € del transporte).


Cabina detallada de Royal Model

Es de destacar el sistema de sujeción del timón de dirección. Este no necesita de unas bisagras pegadas o atornilladas, basta un clip, y ya está montada.

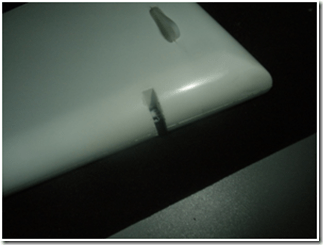

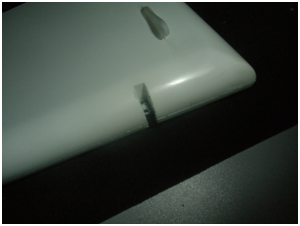

Detalles de los clips de sujeción y varillas del timón de dirección

El timón va, como la mayoría de estos veleros, soportado en una costilla de balsa con el perfil del estabilizador, que dispone de un hueco para la instalación del servo de profundidad. En la costilla se encuentran dos agujeros cuadrados donde se pegan los clips de fijación del timón de profundidad.


Costilla de fijación del timón de dirección y servo instalado

El Hardware que acompaña al avión contiene todo lo necesario, incluido un sistema de pull&pull para el accionamiento del timón de dirección.

Los servos de las alas llevan la correspondiente tapa aerodinámica de plástico.

Los servos de los aerofrenos se tapan con un plástico adhesivo blanco, que yo sustituí por el escudo de mi club.

Club AMD La Cigüeña Negra

El avión viene con winglets.

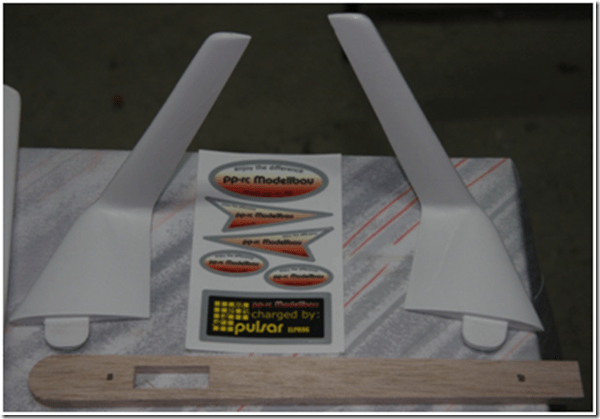

Winglets, costilla del servo de profundidad

La barra de acero de sujeción de las alas, está bien pero es muy pesada, por lo que compré una barra de carbono del mismo diámetro, porque no tengo pensado realizar ninguna acrobacia con el modelo. Ahorré 450 gr de peso con el cambio.

Me gusta:

  • Que tanto el timón de profundidad como el de dirección son de fibra de vidrio.
  • Que no hay que practicar ningún agujero en el fuselaje para la salida de los cables del mando de dirección porque el fuselaje va preparado para su salida por la parte superior.
  • La calidad del entelado.
  • El tipo de bisagra del timón de dirección.
  • Los spoilers de aluminio.



No me gustó:

  • El sistema de accionamiento del timón de profundidad.
  • No había costillas de refuerzo en la zona del motor y servos.
  • En la zona de instalación de los horns de los timones de profundidad y dirección no había refuerzos.
  • Las pegatinas, son de difícil montaje y se agradecería algo más.

Continuará…..
